Automobilová vstřikovací forma karoserie předního nárazníku

Vstřikovací forma karoserie předního nárazníku pro automobily je základním zařízením pro vnější díly automobilů, které se používá k výrobě součástí přední ochrany vozidel. Vyvinul se od kovových lisovacích dílů k lehkým plastovým dílům. Formy SIKAIDA integrují pokročilé konstrukční a výrobní možnosti s přísnou kontrolou kvality během celého výrobního procesu, což zajišťuje stabilní a trvanlivé produkty.

Podrobnosti o produktu

1. Struktura a funkce produktu

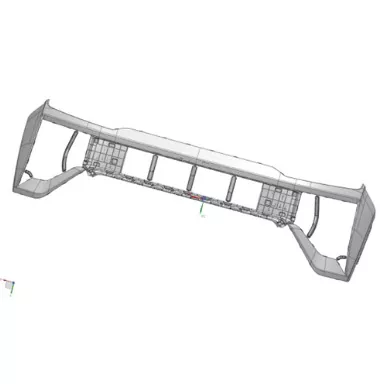

Tato vstřikovací forma karoserie předního nárazníku se používá k výrobě krytů předních nárazníků. Plastový nárazník se skládá z vnějšího panelu, tlumícího materiálu a ocelového příčného nosníku. Je k dispozici ve dvou typech dělicích čar: vnější dělicí čára (viditelná dělicí čára) a vnitřní dělicí čára (skrytá dělicí čára, vhodná pro vozidla střední až vyšší třídy). Mezi základní funkce patří ochrana proti kolizi, instalace komponent, ventilace, dekorace a ochrana chodců.

2. Aplikace materiálu

Nárazník využívá systém PP+EPDM+TD20, s PP jako základním materiálem, EPDM zvyšující elasticitu a TD20 zpevňující tuhost. Materiály jsou lehké, odolné proti nárazu, povětrnostním vlivům, snadno zpracovatelné, cenově výhodné a recyklovatelné, splňují požadavky výroby a ochrany životního prostředí.

3. Specifikace produktu a přesnost

Typické rozměry vstřikovací formy karoserie předního nárazníku automobilu jsou přibližně 2000 mm × 800 mm × 700 mm, s průměrnou tloušťkou stěny 3,0 mm a hmotností 4–5 kg. Rozměrová přesnost je ±0,05 mm, povrchová úprava Ra≤0,4μm, montážní vůle 0,5-1 mm a rozdíl výšky vnitřní dělicí čáry ≤0,05 mm.

Vlastnosti a aplikace produktu

1. Vlastnosti struktury formy

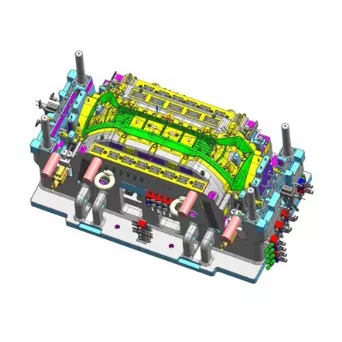

Vstřikovací forma karoserie předního nárazníku automobilu využívá integrovanou pohyblivou a stacionární konstrukci formy. Základna formy je vyrobena z materiálu QT500 a dutina/jádro je vyrobeno z oceli P20 nebo 718. Dělicí plocha je optimalizována a vnitřní dělicí čára může být skryta. Je vybaven vícebodovým vtokovým systémem horkých vtoků, kombinovaným chladicím systémem, systémem ejektorových bloků a stabilním mechanismem pro vytahování jádra, čímž vyvažuje výkon a snadnost zpracování.

2. Výhody aplikace

Vstřikovací forma karoserie automobilového předního nárazníku odpovídá normám GB17354-1998 a chrání vozidla při srážkách v nízké rychlosti; je o více než 40 % lehčí než kovové nárazníky, což zlepšuje spotřebu paliva; nabízí vysokou volnost designu, silnou funkční integraci, vynikající odolnost proti povětrnostním vlivům a dlouhou životnost.

3. Typické aplikace

Široce se používá v různých osobních vozidlech: ekonomická auta upřednostňují náklady, používají vnější dělicí čáry a materiály PP+EPDM+T15; vozy střední až vyšší třídy upřednostňují estetiku, používají vnitřní dělicí linie a materiály PP+EPDM+TD20; nová energetická vozidla upřednostňují odlehčení a inteligentní funkce; SUV a MPV upřednostňují aerodynamiku a terénní schopnosti.

Výrobní proces

1. Design forem

Prostřednictvím analýzy struktury produktu a optimalizace simulace proudění formy MOLDFLOW se provádí podrobný návrh základních mechanismů, jako jsou dělicí čáry, vtoky a chlazení, aby byl zajištěn vědecký návrh.

2. Výroba forem

Používá se základ formy QT500 a materiály dutin/jádro P20/718H. Přesné obrábění, nitridační tepelné zpracování a zrcadlové leštění zajišťují kvalitu formy.

3. Vstřikování

Materiály se suší při 80-100 °C po dobu 2-4 hodin, poté se vstřikují podle specifikací (formovací cyklus 10-15 sekund). Po vylisování se provede sejmutí brány, kontrola a balení, s povrchovou úpravou podle potřeby.

4. Kontrola kvality

Celoprocesní kontrola kvality zajišťuje, že vzhled produktu je bez závad, rozměry odpovídají výkresům a výkon splňuje normy a prošel několika výkonnostními testy.

Vývojové trendy:

1. Technologie materiálů

Materiály vstřikovacích forem automobilového předního nárazníku se vyvíjejí směrem k lehkým (kompozitní materiály), vysokému výkonu, šetrnosti k životnímu prostředí (recyklovatelné) a inteligenci (inteligentní materiály), které podporují inteligentní řízení.

2. Technologie forem

Široké přijetí vnitřních dělicích čar, vícebodových horkých vtoků a technologií konformního chlazení zlepšuje automatizaci a inteligenci forem, zkracuje cykly a zvyšuje efektivitu.

3. Průmyslové trendy

Poptávka v průmyslu se zvyšuje, koncentrace průmyslu roste, digitální transformace se prohlubuje a technologie se rozšiřují do oborů, jako je robotika.
