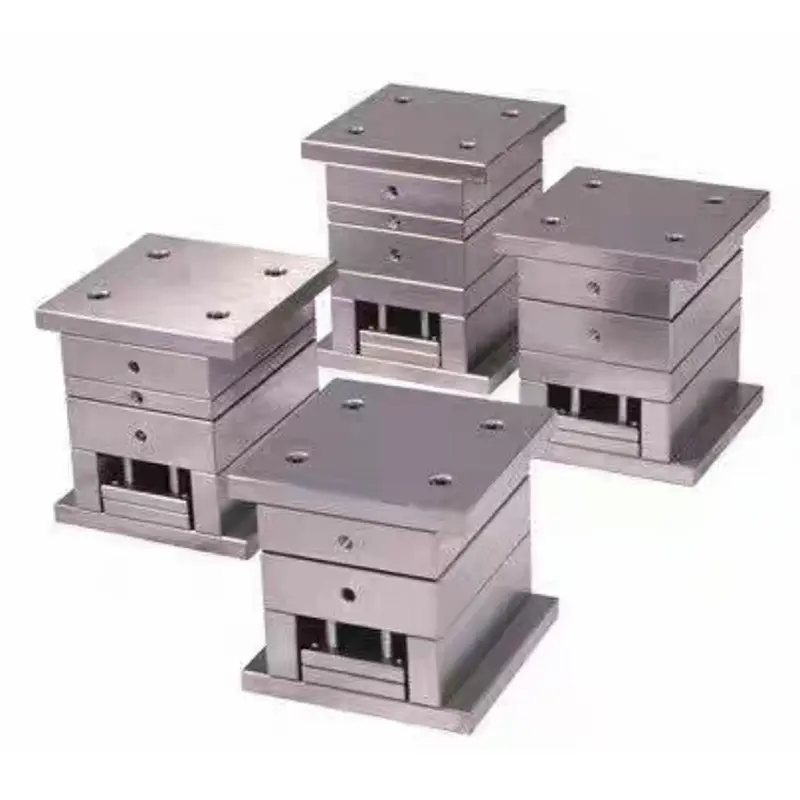

Velmi přesná základna formy pro velké brány

SIKAIDA Ultra-High Precision Large Gate Formová základna je speciálně přizpůsobena pro dvoudeskové vstřikovací formy, splňující potřeby velkoobjemového, vysoce přesného vstřikování. Jako konstrukční podpora formy zajišťuje efektivní a stabilní výrobu. Jako spolehlivý dodavatel má SIKAIDA profesionální továrnu v Číně, která integruje výzkum a vývoj, výrobu, testování a poprodejní servis, aby poskytovala řešení pro globální zákazníky.

Podrobnosti o produktu

1. Vysoce přesné konstrukční standardy

- Rozměrová přesnost: Dosedací plochy jádra v rozmezí ±0,005 mm, vodicí systém v rozmezí ±0,002 mm, zajišťující lícování součástí.

- Rovinnost: Rovnoběžnost horní a spodní desky v rámci 0,02 mm/m, zabraňující nerovnoměrné deformaci při vstřikovacím napětí.

- Polohová přesnost: Poloha otvoru vodícího sloupku ±0,01 mm, poloha otvoru polohovacího kolíku ±0,008 mm, zajišťující přesné vyrovnání pohyblivých a pevných forem.

2. Konstrukční návrh ve velkém měřítku

- Specifikace: Kompatibilní s formami v rozsahu od 400 mm × 400 mm do 1200 mm × 800 mm, které pokrývají běžné potřeby vstřikování ve velkém měřítku.

- Optimalizace tloušťky: Analýza konečných prvků optimalizuje tloušťku stěny, vyrovnávací pevnost a úspory materiálu.

- Vyztužená struktura: Vestavěná síťovaná výztužná žebra odolávají deformaci vstřikovacím tlakem a zajišťují dlouhodobou stabilitu.

3. Vodicí systém s vysokou tuhostí

- Vodící sloupky a pouzdra: materiál SKD61 s povrchovým kalením, nízké tření, vysoká odolnost proti opotřebení, prodlužující životnost.

- Přesnost vedení: Čtyřsloupkové vedení s mezerou 0,01-0,02 mm, zabraňující nesouososti výlisku.

- Reset System: Přesná resetovací tyč zajišťuje konzistentní uzavírání formy a snižuje míru zmetkovitosti.

4. Vysoce účinný chladicí systém

- Chladící vodní okruh: Konformní chlazení 3D tisku zlepšuje účinnost o více než 30 % a zkracuje dobu chlazení.

- Přesnost regulace teploty: ±1℃, zajišťuje rozměrovou stabilitu produktu a zabraňuje deformaci.

- Rychlá cirkulace: Optimalizované uspořádání vodního okruhu zkracuje dobu cyklu vstřikování o 20–25 %.

5. Přesný polohovací a upínací systém

- Polohovací systém: Polohovací kolíky a pouzdra mají přesnost uložení H7/g6, což zajišťuje přesné polohování.

- Upínací mechanismus: Vysoce pevné šrouby s konstrukcí proti uvolnění zajišťují rovnoměrnou upínací sílu a zabraňují poškození formy.

- Bezpečnostní ochrana: Vestavěné koncové spínače zabraňují chybné obsluze a zajišťují bezpečnost výroby.

Základní vlastnosti

1. Ultra-High Precision: Dosahuje mezinárodní pokročilé úrovně a splňuje požadavky na vysoce přesné produkty.

2. Silná stabilita: Optimalizovaný design a výběr materiálu, vhodný pro vysoce intenzivní výrobu.

3. Vysoká účinnost a úspora energie: Zkracuje výrobní cyklus a zlepšuje efektivitu výroby.

4. Odolný: Vysoká odolnost proti opotřebení a korozi, což snižuje náklady na výměnu.

Oblasti použití

Ultra-High Precision Large Gate Mold Base se široce používá ve velkých aplikacích pro přesné vstřikování, jako jsou automobilové interiéry, kryty domácích spotřebičů a elektronické produkty, které poskytují podporu pro vysoce kvalitní výrobu v různých průmyslových odvětvích.

Úvod do výrobního procesu

1. Návrhová analýza a simulace

- CAE simulace struktury, vedení tepla a procesu vstřikování zajišťuje rozumný návrh.

- Analýza toku formy optimalizuje vodní kanály a předpovídá vady formování; Analýza konečných prvků ověřuje pevnost a tuhost.

2. Precision Machining Process

- Hrubé obrábění (CNC portálová frézka, přesnost 0,1mm) → Dokončovací obrábění (vysokorychlostní CNC, Ra≤0,8μm).

- Speciální obrábění (EDM pro složité povrchy) + přesné broušení + ruční dokončování zajišťuje přesnost.

3. Tepelné zpracování a povrchová úprava

Teplotní úprava (HRC28-32), povrchové kalení (vodící sloupky a pouzdra HRC48-52), antikorozní úprava zlepšuje odolnost proti korozi.

4. Přesná montáž a ladění: Ultrazvukové čištění → přesná montáž → kontrola souřadnicového měřicího stroje (CMM) → zkušební lisování T0, zajišťující přesnost a stabilitu.

Vývojové trendy:

1. Inteligentní integrace

Senzory jsou zabudovány v Ultra-High Precision Large Gate Mold Base pro monitorování v reálném čase; AI optimalizuje parametry procesu, předpovídá údržbu zařízení a snižuje náklady na prostoje.

2. Inovace aditivní výroby

3D tisk s konformním chlazením a integrovaným lisováním; optimalizací topologie je dosaženo odlehčení (30% snížení hmotnosti).

3. Vysoce účinná výrobní technologie

Rychlé upnutí formy (50% zkrácení doby výměny formy), adaptabilní na automatizované výrobní linky a optimalizace procesních parametrů na základě velkých dat.

Často kladené otázky:

Q1: Jaké jsou hlavní materiály základny formy pro velké brány s velmi vysokou přesností?

A1: Hlavním materiálem základny formy je vysoce kvalitní uhlíková konstrukční ocel 45# nebo 50#; vodicí sloupky a pouzdra používají ložiskové oceli jako SKD61 a SUJ2; některé špičkové aplikace používají předem kalenou formovací ocel P20 nebo 738H.

Q2: Jaký je typický výrobní cyklus základny formy?

A2: V závislosti na složitosti a velikosti je výrobní cyklus obecně 15-45 dní. Standardní základny forem trvají 15-20 dní, zatímco nestandardní přizpůsobené základny forem vyžadují 30-45 dní, včetně celého procesu návrhu, zpracování, tepelného zpracování, montáže a testování.

Q3: Jak zajistit přesnost a stabilitu základny formy?

A3: Přesnost je zajištěna pomocí následujících opatření: ① Přísný proces tepelného zpracování zajišťuje stabilitu materiálu; ② Přesné obráběcí zařízení zajišťuje přesnost zpracování; ③ Kompletní testovací systém ověřuje konečnou přesnost; ④ Ochrana proti korozi a korozi zajišťuje dlouhodobou přesnost.

Otázka 4: Pro jaké procesy vstřikování je základna formy Ultra-High Precision Large Gate vhodná?

A4: Tato základna formy je vhodná pro různé procesy vstřikování, včetně vysokotlakého vstřikování, nízkotlakého vstřikování, dvoubarevného vstřikování a IMD (In-Mold Decoration), a je zvláště vhodná pro produkty vyžadující vysokou kvalitu vzhledu a přesnou rozměrovou přesnost.

Q5: Jak udržovat a opravovat základnu formy?

A5: ① Pravidelně kontrolujte mazání vodicích sloupků a vodicích pouzder a včas doplňte mazivo; ② Udržujte rám formy čistý a včas očistěte zbytky lepidla a nečistot; ③ Pravidelně kontrolujte přesnost a včas ji upravte, pokud zjistíte jakoukoli abnormalitu; ④ Když se delší dobu nepoužíváte, naneste antikorozní olej a řádně uložte.
