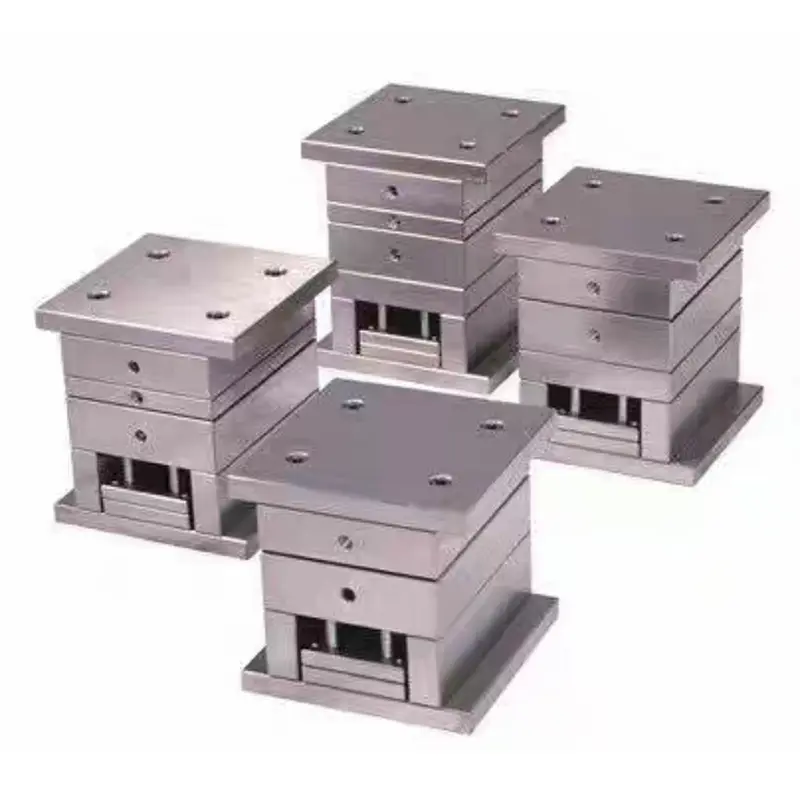

Standardní přesná základna pro velké brány

SIKAIDA Standard Precision Large Gate Mold Base je speciálně navržena pro dvoudeskové vstřikovací systémy. Využívá velký uzávěr pro stabilní tok taveniny a pohodlný provoz, což z něj činí nákladově efektivní volbu pro hromadnou výrobu středně přesných plastových dílů. Jako spolehlivý dodavatel dodržuje SIKAIDA mezinárodní standardy, zajišťuje zaměnitelnost a konzistenci produktů a poskytuje služby rychlého dodání globálním kupujícím.

Strukturální vlastnosti

Tato základna formy Standard Precision Large Gate má dvoudeskovou konstrukci složenou ze standardních součástí, jako je pevná základní deska formy a pohyblivá základní deska formy. Vybaveno přesnými vodícími sloupky a pouzdry zajišťuje přesné vyrovnání dutiny a jádra. Konstrukce velkého uzávěru umožňuje, aby tavenina vstoupila přímo do dutiny, což má za následek nízký průtokový odpor, stabilní plnění a kompatibilitu s běžnými standardy, jako jsou LKM, HASCO a DME, což nabízí silnou zaměnitelnost.

Aplikace

Standard Precision Large Gate Mold Base je vhodný pro vstřikování většiny termoplastických plastů, jako je PP a ABS, a splňuje požadavky na střední přesnost tříd IT7-IT8. Je široce používán při výrobě krytů domácích spotřebičů, automobilových interiérových dílů, krytů elektronických výrobků a každodenního spotřebního zboží, jako jsou plastové kbelíky.

Výrobní výhody

Základní řada forem SIKAIDA nabízí významné výhody: Z hlediska nákladů, zjednodušené procesy a vysoké využití standardních dílů snižují náklady o 30%-50% ve srovnání s vysoce přesnými formami; pokud jde o dobu cyklu, vysoká standardizace umožňuje dokončení výroby za 15-25 dní, což zkracuje dobu o více než 40 % ve srovnání se zakázkovými vysoce přesnými formami; pokud jde o údržbu, jednoduchá konstrukce a standardizované komponenty usnadňují každodenní údržbu a snižují prostoje.

Technické parametry

Standardní přesnost: Large Gate Mold Base přesná třída IT7-IT8, drsnost povrchu Ra 0,8-1,6μm; základ formy vyroben z oceli 45# nebo předtvrzené oceli P20, dutina a jádro vyrobené z P20, 718H a jiných formovacích ocelí; rozteč kanálů chladicí vody 80-120 mm, rozteč čepů mechanického vyhazovače 150-200 mm, vhodné pro 50-500 tunové vstřikovací stroje.

Výrobní proces

1. Fáze návrhu

Fáze návrhu využívá software, jako je UG a SolidWorks, k dokončení 3D modelování a návrhu dutin/jádra, generování standardního seznamu dílů a jejich obstarání a výstupu výkresů, které vedou k následnému zpracování.

2. Fáze zpracování

Fáze zpracování se skládá ze tří částí: hrubé obrábění k odstranění přebytečného materiálu, obrábění rovin a otvorů hlavních dílů; dokončovací obrábění pomocí vysokorychlostního CNC obrábění přesných dílů pro zajištění rovinnosti dělicí plochy a přesnosti kanálů chladicí vody; povrchová úprava zahrnuje temperování dutiny a jádra, jemné broušení dělicí plochy a leštění vnějšího povrchu dle potřeby.

3. Sestavení a ladění

Montáž a ladění začíná instalací standardních součástí, jako jsou vodicí sloupky a vodicí pouzdra. Po otestování těsnosti chladicího systému vodou se na vstřikovacím stroji spustí zkušební forma pro nastavení parametrů. Hromadná výroba může začít poté, co první kus projde kontrolou.

Vývojové trendy

Vývoj Standard Precision Large Gate Mold Base vykazuje čtyři hlavní trendy: standardizace a modularizace zlepšují zaměnitelnost a zkracují dobu cyklu; vysoce účinná technologie zpracování zvyšuje přesnost a efektivitu; inteligentní výroba umožňuje sledování a optimalizaci výroby; a lehký a energeticky úsporný design snižuje náklady a spotřebu energie.

SIKAIDA Standard Precision Large Gate Mold Base kombinuje jednoduchost, efektivitu a hospodárnost, což z ní činí základní zařízení pro univerzální vstřikování plastů. Využitím svých profesionálních továren v Číně SIKAIDA neustále optimalizuje kvalitu a poskytuje stabilní a nákladově efektivní řešení základny forem pro globální zpracovatelský průmysl.
