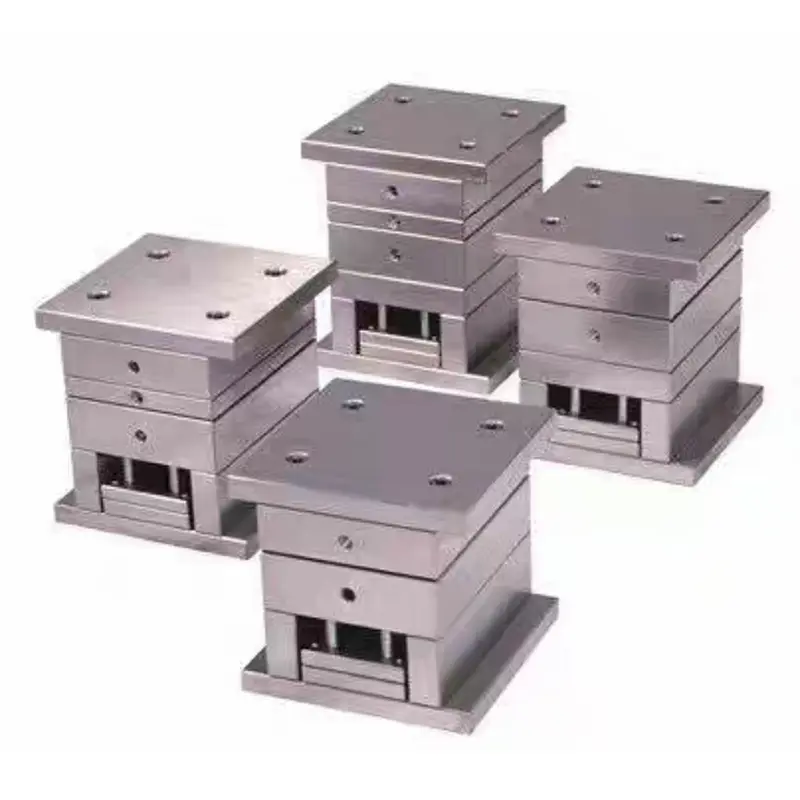

Standardní přesná zjednodušená základna formy pro malé brány

Tato standardní precizní zjednodušená základna forem pro malé vrátky se vyznačuje třídeskovou strukturou s bodovým vrátkem, optimalizovaným z tradičních základů forem s jemnými vrátky. Redundantní pomocné mechanismy jsou eliminovány, což zjednodušuje konstrukci při zachování základních funkcí. Vyrábí se v čínské továrně integrující výzkum a vývoj, výrobu a kontrolu kvality a je důvěryhodným dodavatelem v průmyslu lisování plastů. Výrobek je vhodný pro sériově vyráběné plastové výrobky jednoduchých tvarů a rovnoměrné tloušťky stěny. Díky vysoké hospodárnosti a stabilitě je populární v různých průmyslových odvětvích.

Klíčové vlastnosti

1. Konstrukční prvky

- Třídesková konstrukce: Skládá se z pevné desky, pohyblivé desky a vyhazovací desky s vodícími sloupky a pouzdry pro přesné vedení; jednobodové vstřikování s bodovým uzávěrem, krátká dráha toku, minimální zbytky, vhodné pro malé produkty.

- Zjednodušený design: Eliminuje složité pomocné mechanismy, což má za následek jednoduchou strukturu a snížení výrobních nákladů a složitosti.

- Standardní přesnost: Rozměrová přesnost ±0,05 mm, drsnost povrchu ≤Ra0,8μm, splňující požadavky obecných plastových dílů bez dodatečného zpracování.

2. Modulární standardní design: Standard Precision Simplified Small Gate Mold Base přijímá mezinárodní standardy, jako jsou LKM a HASCO, s běžnými modely, jako jsou 2020 a 2025, což umožňuje rychlou konfiguraci a výměnu; modulární konstrukce usnadňuje údržbu a prodlužuje životnost.

3. Konstrukce chladicího systému: Konvenční konstrukce okruhu chladicí vody nabízí střední účinnost a jednoduché uspořádání, splňující požadavky na chlazení a zároveň usnadňuje zpracování a údržbu a snižuje pozdější náklady.

4. Point Gate Výhody: Point Gate Průměr 0,5-2mm, minimální a snadno odstranitelné stopy, vhodné pro plasty s dobrou tekutostí jako PP a ABS, zajišťující kvalitu produktu.

Aplikace

Standard Precision Simplified Small Gate Mold Base je vhodný pro hromadnou výrobu plastových výrobků, jako jsou kryty malých spotřebičů a elektronická tlačítka. Je kompatibilní s výrobky, které jsou jednoduchého tvaru, mají stejnoměrnou tloušťku stěny a nemají speciální požadavky na vzhled, čímž pokrývají potřeby více průmyslových odvětví.

Ekonomické výhody

1. Kontrolovatelné náklady: Vysoce přesné základny forem šetří 30 % až 50 % nákladů na materiál a zpracování, čímž se zvyšuje konkurenceschopnost zákazníků.

2. Krátká doba cyklu: Výrobní cyklus 2-4 týdnů umožňuje rychlou reakci trhu a zkracuje dobu uvedení produktu na trh.

3. Snadná obsluha: Jasná struktura, jednoduchá montáž a údržba, nízké požadavky na dovednosti operátorů, což usnadňuje výrobu ve velkém měřítku.

Výrobní proces

1. Fáze návrhu: Určete strukturu formy na základě parametrů plastového produktu, vyberte vhodnou standardní základnu formy a navrhněte dutinu a jádro pomocí softwaru, jako je UG a Pro/E, s přihlédnutím ke klíčovým procesním faktorům.

2. Výběr materiálu

Standard Precision Simplified Small Gate Mold Base používá uhlíkovou konstrukční ocel, jako je ocel 45. Vodicí sloupky a pouzdra jsou vyrobeny z oceli odolné proti opotřebení. Dutina a jádro jsou vyrobeny z předem kalené formovací oceli, jako je P20 (HRC30-35). Standardní díly pocházejí od specializovaných výrobců.

3. Průběh zpracování

- Hrubé obrábění: Hrubé opracování formovací desky a dutiny s ponecháním 0,5-1 mm přídavku.

- Finish Machining: CNC obrábění dutiny, drátové řezání složitých dílů a současné vrtání a závitování.

- Tepelné zpracování: Temperování dutiny a jádra na HRC30-35 pro zlepšení odolnosti proti opotřebení.

- Povrchová úprava: Leštění kavity na Ra0,8μm.

4. Sestavení a ladění

Sestavte standardní díly a dutinu/jádro, nainstalujte je na vstřikovací stroj pro zkušební lisování a úpravu parametrů. Upravte dutinu na základě výsledků zkušebního lisování a vyřešte běžné vady.

Vývojové trendy

1. Standardizace a modularizace: Zlepšení standardizace pro dosažení rychlé výroby konfigurace a zkrácení dodacích cyklů.

2. Inteligentní výroba: Kombinace digitální automatizační technologie pro zlepšení přesnosti a efektivity zpracování.

3. Vysoce účinné chlazení: Optimalizované uspořádání vodního kanálu pro zlepšení účinnosti chlazení při současné kontrole nákladů.

4. Lehký a s dlouhou životností: Optimalizovaná struktura a materiály pro snížení hmotnosti, zlepšení odolnosti proti opotřebení a prodloužení životnosti.

Často kladené otázky

Q1: Pro jaké plastové výrobky je vhodná základna formy Standard Precision Simplified Small Gate?

A1: Vhodné pro malé až středně velké plastové díly, jako jsou pouzdra spotřebičů, tlačítka elektronických výrobků, nádoby na předměty denní potřeby, kancelářské doplňky atd. Vhodné zejména pro sériově vyráběné výrobky s relativně jednoduchými tvary, rovnoměrnou tloušťkou stěny a nízkými požadavky na vzhled.

Q2: Jaký je hlavní rozdíl mezi zjednodušenými základnami forem a vysoce přesnými základnami forem?

A2: Hlavní rozdíly spočívají ve složitosti struktury, úrovni přesnosti a požadavcích na kvalitu povrchu. Zjednodušené základny forem eliminují složité pomocné mechanismy, přijímají standardizovanou jednoduchou strukturu, řídí rozměrovou přesnost v rozmezí ±0,05 mm a vyžadují drsnost povrchu Ra0,8 μm nebo méně. Cena je obvykle o 30 až 50 % nižší než u vysoce přesných základů forem.

Q3: Jaké jsou výhody bodových bran?

A3: Bodové závory mají malý průměr (obvykle 0,5-2 mm), což má za následek menší stopy po závorách, které lze snadno odstranit a neovlivňují vzhled produktu. Proces je kratší, což je výhodné pro kompletní plnění malých výrobků a je vhodný zejména pro plastové materiály s dobrou tekutostí, jako jsou PP, ABS a PS.

Q4: Jak dlouhý je výrobní cyklus formy?

A4: Výrobní cyklus pro standardní přesnou zjednodušenou základnu formy pro malé brány je obvykle 2–4 týdny. Díky své jednoduché struktuře a menšímu počtu zpracovatelských kroků může být výrobní cyklus zkrácen o 30 % až 50 % ve srovnání s vysoce přesnými komplexními formami, což umožňuje rychlou reakci na požadavky trhu.

Q5: Jak vybrat vhodné specifikace základny formy?

A5: Výběr správných specifikací základny formy vyžaduje zvážení faktorů, jako je velikost produktu, model vstřikovacího stroje a požadavky na objem výroby. Mezi běžné specifikace patří modely jako 2020, 2025, 3030 a 4040. Obecně je vhodné, aby velikost produktu byla do 80 % velikosti dutiny formy. Doporučuje se zvolit specifikace základny formy na základě maximálních vnějších rozměrů výrobku plus odpovídající přídavek.
