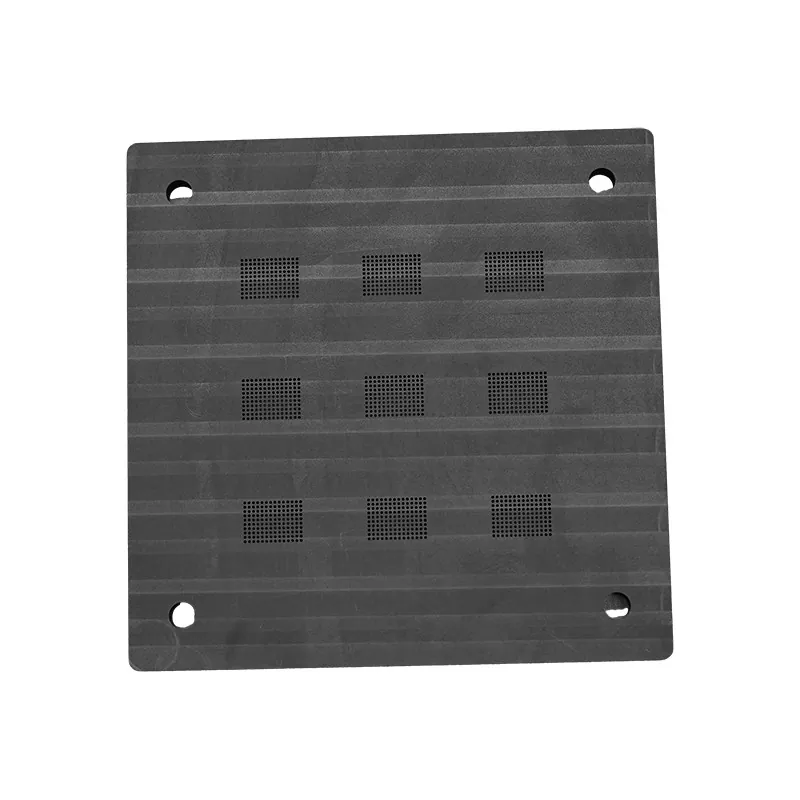

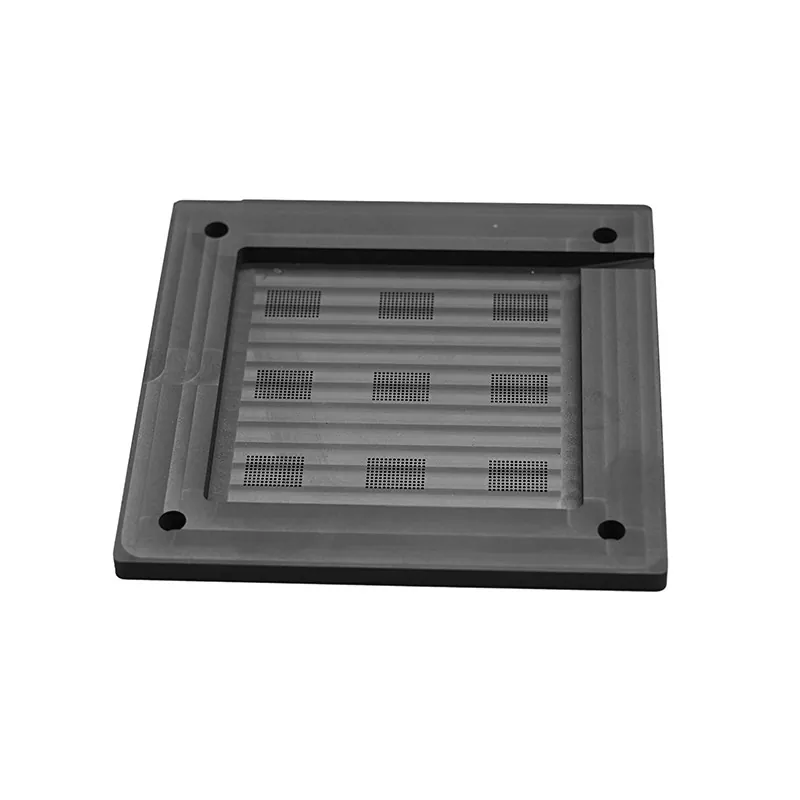

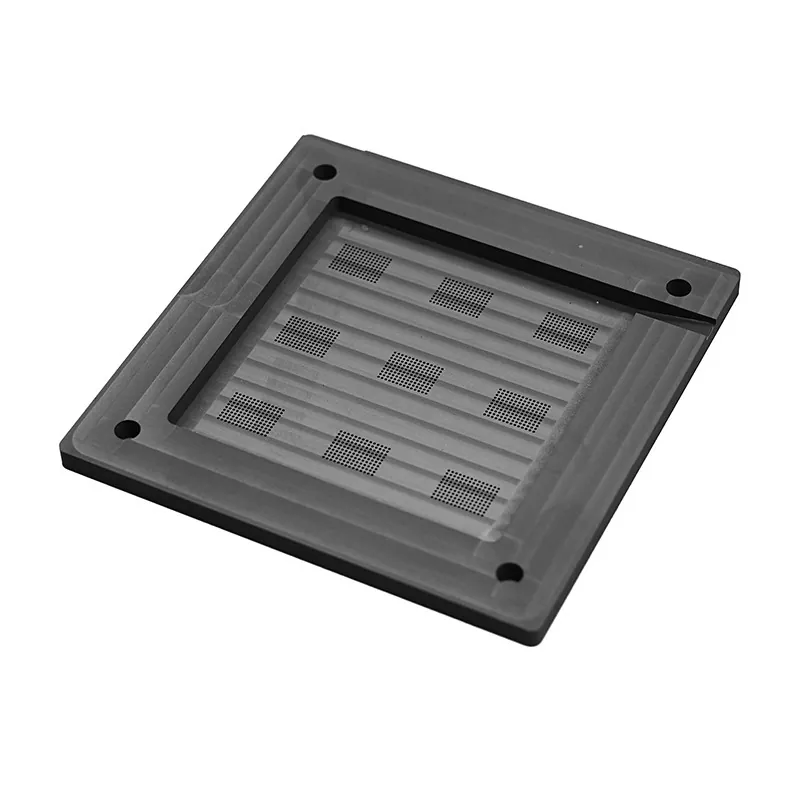

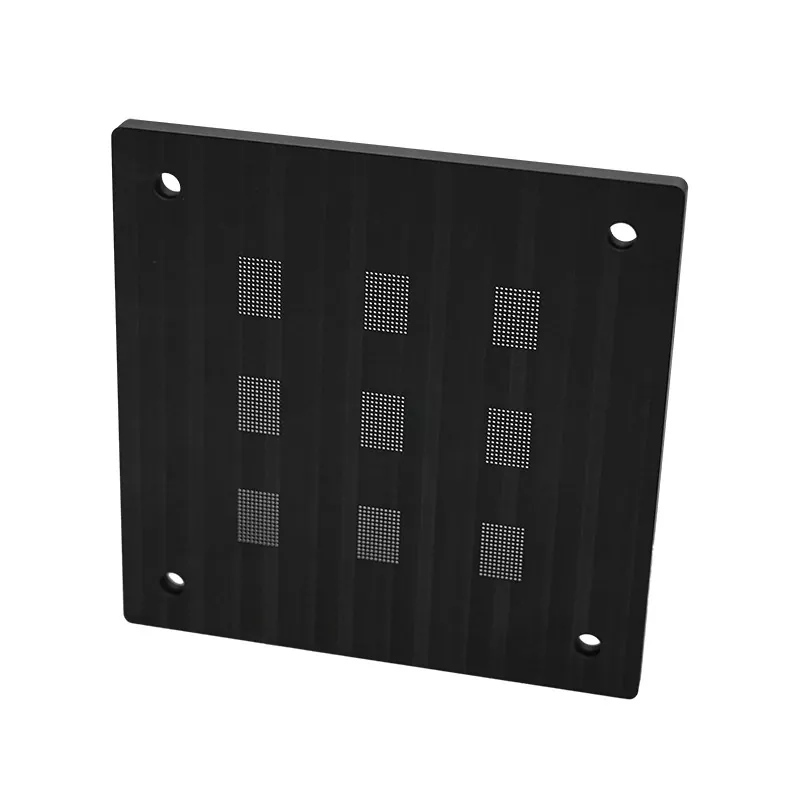

Svítidla pro umístění grafitových míčků

SIKAIDA Graphite Ball Placement Fixtures využívá vysoce čistý grafit a přesné technologie obrábění a povrchové úpravy, které splňují standardy polovodičové kvality. Povrch je hladký a čistý, se stabilním výkonem při vysokých teplotách. Optimalizovaná struktura usnadňuje provoz a údržbu, účinně zlepšuje efektivitu umístění míčku a výnos.

Vysoce čistý grafit je tepelně vodivý a odolný proti korozi, zajišťuje rozměrovou stálost při vysokoteplotním pájení a zabraňuje kontaminaci škodlivými ionty. Speciální povrchové úpravy zaručují vynikající smáčivost kuličkami pájky a zabraňují oxidační kontaminaci.

Technické specifikace

Klíčové vlastnosti

Svítidla pro umístění grafitových kuliček se mohou pochlubit několika klíčovými vlastnostmi: 1) Vysoká čistota (grafit ≥99,5 %, bez iontové kontaminace); 2) Vysoká rovinnost (rovinnost ≤0,002 mm/m, Ra≤0,4 μm); 3) Přesnost umístění kuličky na úrovni mikronů (průměr kuličky ±0,025 mm, vzdálenost kuliček ±0,05 mm); 4) Vysoká teplotní odolnost (stabilní výkon při 300 °C); 5) Vynikající tepelný management (stejnoměrná tepelná vodivost, snížení tepelného namáhání).

Aplikační scénáře

Svítidla pro umístění grafitových kuliček se široce používají v polovodičových obalech (obaly s vysokou hustotou, jako jsou BGA a CSP), mikroelektronických sestavách (malé součástky jako 0402 a 0201), optoelektronických zařízeních (LED, lasery), MEMS zařízeních a výkonových polovodičích (IGBT, MOSFET).

Klíčové výhody

1. Výhoda v oblasti čistoty materiálu: Nízký obsah nečistot, nízká rychlost vývoje plynu, chemická stabilita, konzistentní výkon vsázky a soulad s průmyslovými normami pro polovodiče.

2. Přesnost Výhody: Plochost a přesnost polohování na mikronové úrovni, hladký povrch bez defektů, vynikající opakovatelnost v hromadné výrobě a přizpůsobivost balení s vysokou hustotou.

3. Výhody tepelného výkonu: Široký rozsah provozních teplot (-40 °C až 300 °C), koeficient tepelné roztažnosti kompatibilní s křemíkovými destičkami, dobrá tepelná vodivost a stabilní tepelný cyklický výkon.

4. Procesní kompatibilita Výhody: Svítidla pro umístění grafitových kuliček jsou kompatibilní s různými pájkami, mají široké procesní okno, snadno se čistí, mají dlouhou životnost a nabízejí významné ekonomické výhody.

Technické schopnosti

Společnost se může pochlubit silnými technickými možnostmi: přísná kontrola materiálu s vícenásobnými kontrolami při příjezdu; vybavené kompletní sadou vysoce přesných zpracovatelských zařízení pro zajištění kvality povrchu; různé procesy povrchové úpravy pro splnění různých potřeb; přesný testovací systém pro zajištění stabilní přesnosti; a produkty, které prošly přísným environmentálním testováním, aby se přizpůsobily skutečné výrobě.

Často kladené otázky:

Q1: Proč si vybrat grafitový materiál pro přípravky pro umístění koulí?

A1: Grafitový materiál má extrémně vysokou čistotu, vynikající tepelnou vodivost a odolnost vůči vysokým teplotám a je chemicky stabilní v polovodičových procesech. Ve srovnání s jinými materiály grafit neuvolňuje škodlivé ionty nečistot na čipy a zachovává si rozměrovou stabilitu při vysokých teplotách, díky čemuž je ideálním materiálem pro přípravky pro umístění polovodičových kuliček.

Q2: Jaká je specifická rovinnost povrchu a drsnost přípravku?

A2: Naše svítidla pro umístění grafitových kuliček mají rovinnost povrchu řízenou v rozmezí 0,002 mm/m a drsnost povrchu Ra≤0,4 μm. Tato extrémně vysoká rovinnost a hladkost povrchu zajišťuje stejnoměrný kontakt s třískou a substrátem a zabraňuje defektům při umístění kuliček způsobeným nerovnostmi povrchu.

Q3: Jaká je přesnost umístění míče, které lze dosáhnout?

A3: Naše přípravky dosahují přesnosti umístění kuličky ±0,025 mm a přesnosti rozteče kuličky ±0,05 mm. Tato úroveň přesnosti plně splňuje požadavky současných běžných procesů balení polovodičů a dokáže zpracovat aplikace s vysokou hustotou kuliček s mikroroztečí.

Q4: Jaká je maximální provozní teplota svítidla?

A4: Naše svítidla pro umístění grafitových kuliček mohou normálně fungovat v teplotním rozsahu -40 °C až 300 °C. Tento teplotní rozsah pokrývá všechny kritické fáze procesů balení polovodičů, včetně pájení přetavením a skladování při vysokých teplotách.

Q5: Můžete poskytnout přizpůsobené nástrojové produkty?

A5: Ano, můžeme poskytnout přizpůsobené služby podle konkrétních potřeb zákazníka. Zákazníci mohou poskytnout podrobné výkresy nebo vzorky a můžeme zpracovat různé nestandardní nástrojové produkty. Minimální velikost zpracování je 0,5 mm a toleranci lze řídit v rozmezí ±0,01 mm.

Q6: Jaká je životnost a znovupoužitelnost nástrojů?

A6: Při běžném používání a správné údržbě lze naše nástroje pro montáž grafitových kuliček znovu použít více než 100krát. Skutečná životnost závisí na konkrétních podmínkách použití, procesních parametrech a údržbě. Doporučujeme pravidelnou kontrolu povrchu a testování výkonu, aby bylo zajištěno, že nástroje jsou v dobrém stavu.

Q7: Jak zajistíte čistotu a bez kontaminace nástrojů?

A7: Naše nástroje procházejí po zpracování přísným čištěním a povrchovou úpravou, včetně čištění ultrazvukem, oplachování deionizovanou vodou a pečení při vysoké teplotě. Nástroje jsou baleny v antistatických a prachotěsných obalech, aby byla zajištěna čistota během přepravy a skladování. Po obdržení produktu se zákazníkům doporučuje, aby jej rozbalili a používali v čistém prostředí.

Q8: Jaký je měrný odpor a tepelná vodivost nástroje?

A8: Naše grafitové nástroje mají měrný odpor 8-15 μΩ·m (při 25 °C) a tepelnou vodivost přibližně 120-200 W/m·K. Tyto parametry zajišťují vyvážený výkon v elektrické izolaci a tepelném managementu, díky čemuž je vhodný pro různé aplikace balení polovodičů.
