Lisovací nástroje pro montáž automobilového motorového prostoru

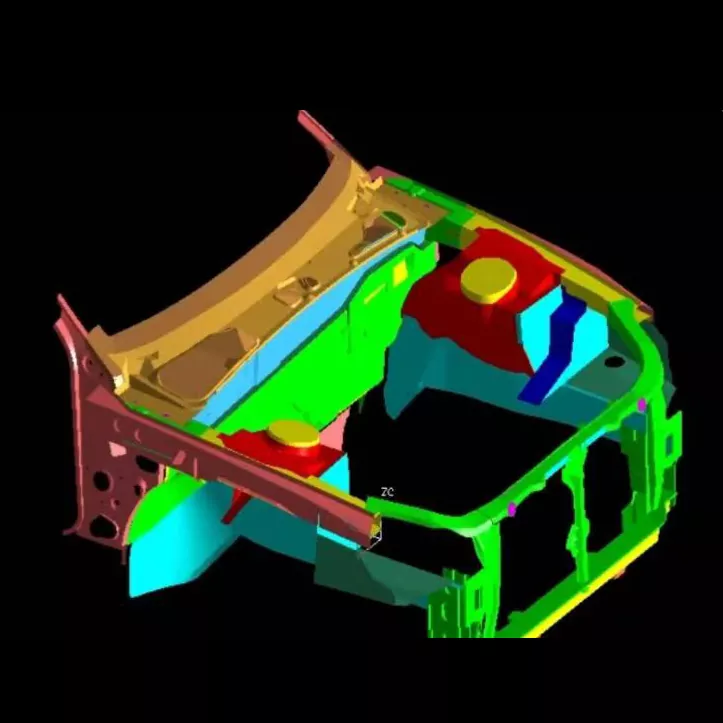

Sestava automobilového motorového prostoru je hlavní nosnou součástí automobilového hnacího ústrojí a úroveň výroby jeho lisovacích nástrojů představuje nejvyšší úroveň technologie automobilových lisovacích lisů. SIKAIDA Automotive Montážní raznice motorového prostoru nejsou jedinou raznicí, ale kompletním systémem razidel používaným k razení plechu do hlavního rámu a panelů karoserie motorového prostoru. Tyto komponenty jsou pak smontovány do kompletního motorového prostoru pomocí svařování nebo šroubování.

Základní vlastnosti produktu

1. Velká velikost a složitá struktura

Raznice pro montáž automobilového motorového prostoru mají velké rozměry (obvykle delší než 1,2 metru a širší než 0,8 metru) se složitými dutinovými strukturami. Vyžadují tvarování montážních otvorů, výztužných žeber a ohýbaných hran, integraci více pracovních stanic včetně hlubokého tažení, tvarování, ořezávání a děrování.

2. Ultra-vysoká přesnost a vysoká pevnost

Jako kritické bezpečnostní nosné komponenty v automobilech je rozměrová přesnost lisovaných dílů řízena v rozmezí ±0,05 mm, bez povrchových defektů, jako jsou praskliny nebo vrásky. Vysoce kvalitní zápustková ocel a přesné procesy tepelného zpracování zajišťují vysokou pevnost, vysokou tvrdost a vysokou odolnost zápustek proti opotřebení.

3. Víceprocesová integrace

Integrace více procesů, jako je hluboké tažení, ořezávání, děrování, obrubování a tvarování, pomocí progresivních nebo kontinuálních struktur matrice, což podporuje automatizovanou hromadnou výrobu.

4. Přesný naváděcí a vykládací systém

Přesné naváděcí, vykládací a vyhazovací mechanismy jsou navrženy pro složité podříznutí a záporné úhly u lisovaných dílů, zajišťují rovnoměrný tok materiálu a snižují vady tváření.

5. Kontrola teploty a mazání

Některé modely jsou vybaveny systémem regulace teploty topení/chlazení a vysoce účinným mazacím systémem pro snížení tření, prodloužení životnosti matrice a zajištění kvality lisování špičkových materiálů.

Oblasti použití

1. Výroba osobních vozidel

Vyrábí základní konstrukční součásti karoserie, jako jsou přední přepážky, blatníky, firewally a vnitřní a vnější panely kapoty motoru, které poskytují strukturální podporu a ochranu.

2. Nová energetická vozidla

Raznice pro montáž automobilového motorového prostoru jsou přizpůsobeny požadavkům na úpravu uspořádání motorových prostorů nových energetických vozidel, optimalizované pro lehké materiály, jako jsou hliníkové slitiny a vysokopevnostní ocel, splňující vyšší požadavky na přesnost.

3. Výroba užitkových vozidel

Přizpůsoben větším a složitějším požadavkům na motorový prostor užitkových vozidel, jako jsou nákladní automobily a autobusy, schopný zvládnout těžké tvarování ultra velkých plechů.

Výrobní proces

1. Analýza produktu a návrh procesu

Používá software CAE, jako je AutoForm a Dynaform, pro analýzu tvarovatelnosti lisování, předpovídání a řešení problémů, jako je praskání a zvrásnění, a optimalizuje parametry procesu.

2. Design forem

Lisovací raznice pro montáž automobilového prostoru motoru jsou navrženy v plném 3D pomocí softwaru, jako je UG, CATIA a AutoCAD, přičemž každý komponent zdokonaluje tak, aby vyvážil pevnost, tuhost, životnost a efektivitu výroby.

3. Výběr materiálu

- Materiál základny: 45#, 50# uhlíková konstrukční ocel

- Pracovní části: Cr12MoV, Cr12 a další nástrojové oceli; pro hromadnou výrobu lze použít materiály ze slinutého karbidu vázaného ocelí nebo práškovou metalurgii.

4. Přesné obrábění

- Hrubé obrábění: Odstraňování přebytečného materiálu pomocí velké portálové frézky nebo obráběcího centra.

- Finish Machining: Vysoce přesné CNC obráběcí centrum, pomalé drátové EDM.

- Speciální obrábění: Obrábění složitých povrchů elektrickým výbojem, leštění na Ra≤0,4μm.

- Tepelné zpracování: Kalení, temperování, nitridace atd., Pro zlepšení tvrdosti a odolnosti proti opotřebení.

5. Montáž a zkušební forma T0

Po sestavení je forma instalována na lisovací zařízení pro zkušební lisování, nastavení parametrů jako je tlak a zdvih, dokud lisovaný díl nesplňuje normy.

Vývojové trendy

1. Ultra velké integrované lisování: Přizpůsobitelné lisovacímu zařízení 2000 tun a více, což snižuje počet dílů a svařovacích procesů.

2. Tvarování lehkého materiálu: Optimalizováno pro materiály, jako jsou hliníkové slitiny a vysokopevnostní ocel, zlepšující problémy s odpružením.

3. Inteligentní výroba a digitalizace: Integrace CAE analýzy, 3D tisku, digitálních dvojčat a dalších technologií ke zkrácení vývojových cyklů.

4. Automatizovaná výroba na více stanicích: Dosažení plné automatizace od vstupu plechu až po výstup hotového výrobku, zlepšení efektivity a konzistence.

Často kladené otázky

Q1: Jaké materiály se obvykle používají v lisovacích lisovacích nástrojích pro montáž automobilového prostoru motoru?

A1: Základna matrice běžně používá vysoce kvalitní uhlíkovou konstrukční ocel (například 45#, 50#), zatímco pracovní části používají nástrojovou ocel s vysokým obsahem uhlíku s vysokým obsahem chromu (jako je Cr12MoV, Cr12), rychlořeznou ocel (jako je W6Mo5Cr4V2) nebo slinutý karbid. Pro hromadnou výrobu lze použít materiály ze slinutého karbidu nebo práškové metalurgie s ocelí, aby se zajistilo, že matrice má vysokou pevnost, vysokou tvrdost a vysokou odolnost proti opotřebení.

Q2: Jak dlouhý je výrobní cyklus lisovacích raznic pro montáž automobilového motorového prostoru?

A2: Lisovací nástroje pro sestavy automobilového motorového prostoru jsou vyvrcholením technologie, zkušeností a řemeslné zručnosti. Jejich vývojový cyklus je dlouhý (obvykle 8–15 měsíců) a nákladný (dosahuje milionů až desítek milionů RMB), což z nich činí klíčový ukazatel celkové síly společnosti vyrábějící matrice. Čím vyšší je složitost, tím delší je cyklus. S aplikací inteligentní výroby a digitálních technologií se vývojový cyklus postupně zkracuje.
