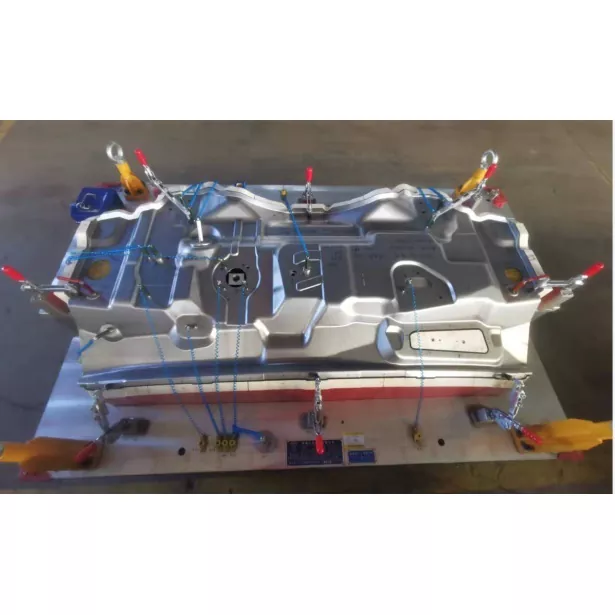

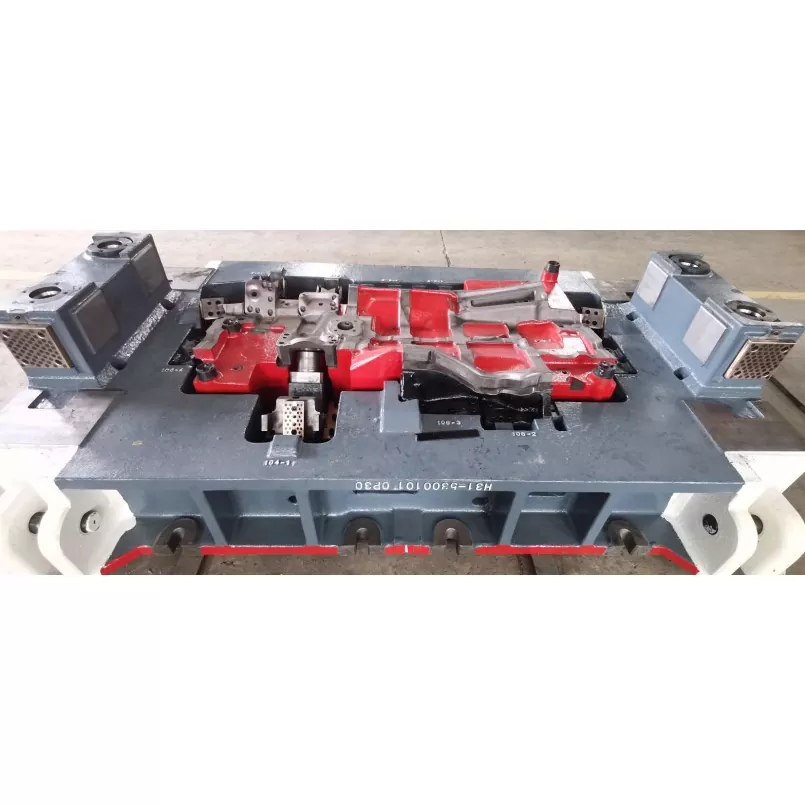

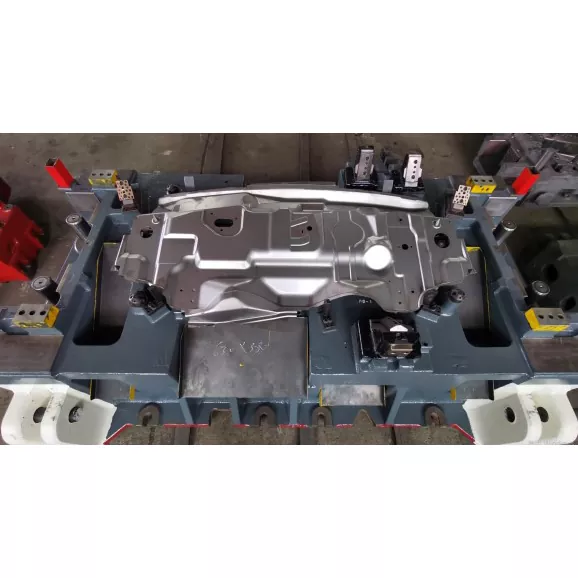

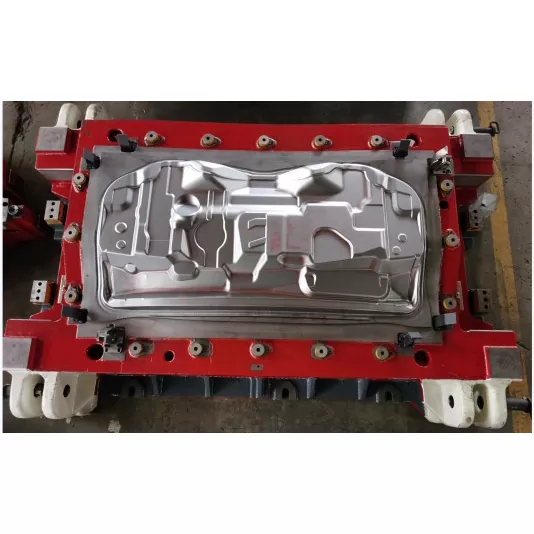

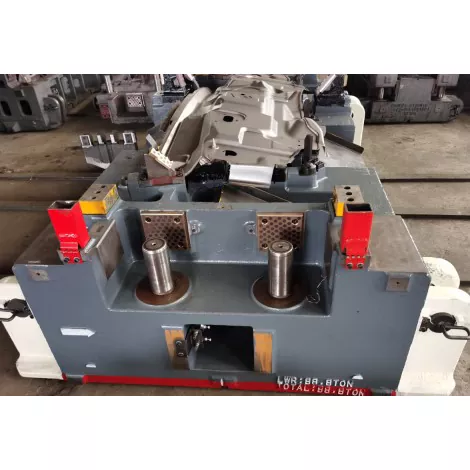

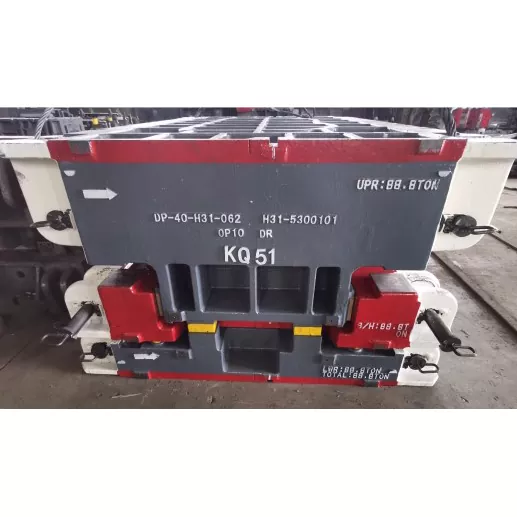

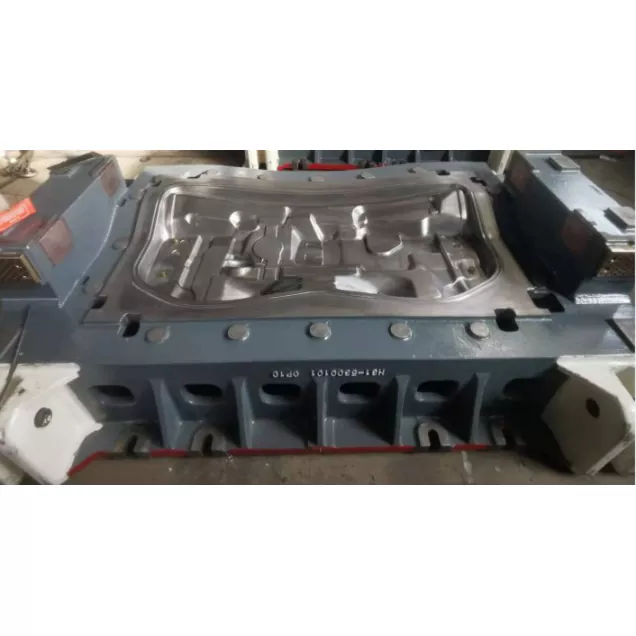

Razicí raznice pro montáž předního panelu automobilů

SIKAIDA Automotive Front Panel Montážní raznice jsou nezávisle vyvinuté high-end přesné zařízení, vhodné pro hromadnou výrobu sestav předních panelů. Forma, která řeší složitou strukturu a vysoké požadavky na sestavu předního panelu (velké panely těla), integruje pokročilé technologie pro řešení klíčových výrobních problémů. Továrna je vybavena profesionálním vybavením a specializovaným týmem, aby bylo zajištěno, že kvalita matrice odpovídá standardům.

Podrobnosti o produktu

1. Formování struktury panelu velkého těla

Přesné řízení toku materiálu a natahování, klíčová rozměrová přesnost v rozmezí ±0,1 mm, chyba rovinnosti ≤0,15 mm/m; oblasti hlubokého tažení využívají víceprůchodové progresivní tváření, aby se zabránilo defektům materiálu a zlepšila se výtěžnost.

2. Technologie komplexního tvarování zakřivených ploch

Razicí raznice sestavy automobilového předního panelu využívají hyperboloidní tvarování a nastavitelnou profilovou strukturu. V kombinaci s analýzou CAE a optimalizací procesu řeší problémy, jako je zvrásnění a praskání, dosahuje přesnosti povrchu v rozmezí ±0,05 mm a zajišťuje kompatibilitu se sousedními součástmi.

3. Integrovaný návrh výztužného nosníku

Přední panel a výztužný nosník jsou integrovány pomocí technologie dělených dutin, přizpůsobují se vysokopevnostním materiálům a zajišťují geometrickou přesnost výztužného nosníku (přímost ≤0,1 mm/m, rovnoběžnost ≤0,15 mm).

4. Vícesložkové integrované tváření

Je integrováno více procesů, které dokončují vícesložkové tvarování v jediné lisovací operaci; modulární konstrukce a rychlá výměna formy se přizpůsobí výrobě s více specifikacemi, dosahují míry využití materiálu ≥80 % a zlepšují efektivitu výroby.

5. Vysoká přesnost a bezpečnost

Vysoce přesné vedení a regulace tlaku zajišťují kritickou přesnost otvoru v rozmezí ±0,05 mm; optimalizované konstrukční řešení zajišťuje navrženou deformaci při kolizích a zaručuje bezpečnost cestujících.

6. Inteligentní řízení a optimalizace procesů

Automotive Front Panel Assembly Razítka využívá CAE software pro optimalizovaný design, využívající třísmyčkové řízení a inteligentní monitorovací systém pro monitorování stavu tváření v reálném čase, zajišťující stabilní kvalitu produktu.

Vlastnosti a aplikace produktu

1. Osobní vozidla: Zajišťuje tuhost karoserie a kolizní bezpečnost, splňující požadavky na vnější těsnění;

2. Užitková vozidla: Odolává těžkým nárazům, zajišťuje konstrukční spolehlivost a životnost;

3. SUV/terénní vozidla: Přizpůsobuje se velkým motorovým prostorům a zlepšuje přední ochranu;

4. Elektromobily: Přizpůsobuje se speciálním požadavkům, jako jsou baterie a chladicí kanály, přičemž bere v úvahu také lehkou konstrukci;

5. Závodní vozy/výkonnostní vozy: Splňuje požadavky na aerodynamiku, lehkost a vysokou tuhost;

6. Nákladní automobily/autobusy: Přizpůsobuje se velkým vozidlům, zajišťuje nosnost a bezpečnost kolize.

Úvod do výrobního procesu

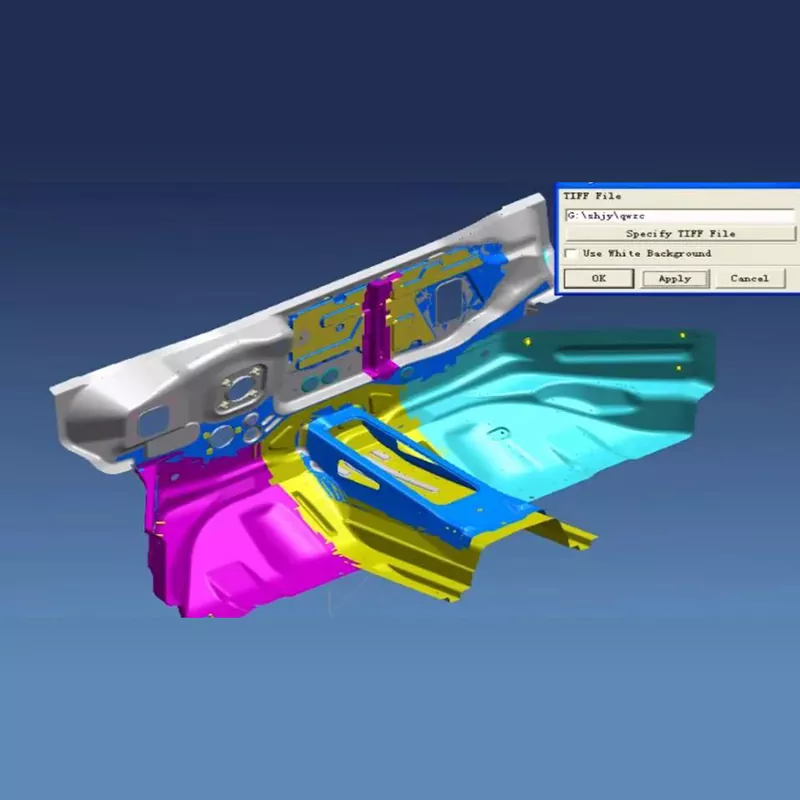

1. Návrh a analýza produktu

Profesionální software se používá pro analýzu tvarovatelnosti a optimalizaci procesů pro stanovení optimálních parametrů, vyvážení bezpečnosti a přesnosti montáže.

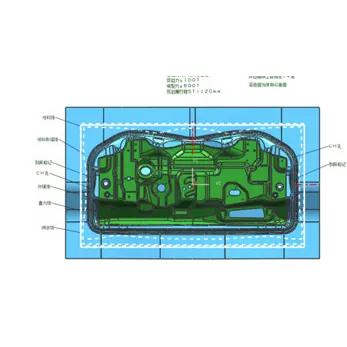

2. Návrh struktury formy

Plně 3D design, modulární struktura, snadná údržba, adaptabilní na automatizovanou výrobu a robotický provoz.

3. Výběr a příprava materiálu

- Pracovní části: Je vybrána vysoce tvrdá formovací ocel se speciální slitinou používanou v oblastech hlubokého tažení;

- Základna formy/standardní díly: Vysoce kvalitní ocel je vybrána pro zajištění pevnosti a přesnosti;

- Povrchová úprava: Nitridace, tvrdé chromování atd., pro snížení tření a adheze.

4. Proces přesného obrábění

Hrubé obrábění umožňuje přídavek na dokončovací obrábění. Dokončení se provádí pomocí špičkového vybavení, které dosahuje drsnosti povrchu Ra0,2, přesnosti polohy otvoru ±0,01 mm a tvrdosti ≥HV950 po ošetření zpevněním povrchu.

5. Sestavení a ladění

Přesná montáž, ladění parametrů na stroji, kontrola prvního kusu a sériová zkušební výroba zajišťují stabilitu a spolehlivost formy.

Vývojové trendy

1. Nízká hmotnost a vysoká pevnost: Přizpůsobení se novým materiálům a použití pokročilých procesů, vyvážení nízké hmotnosti a bezpečnosti;

2. Optimalizace přesnosti a bezpečnosti: Vývoj směrem k přesnosti na úrovni mikronů, posílení online detekce a optimalizace kolizí;

3. Flexibilní výroba: Rychlá výměna formy (≤ 15 minut), adaptabilní na multi-odrůdovou, malosériovou výrobu;

4. Digitální ladění: Kombinace digitálních dvojčat ke zkrácení vývojových cyklů o více než 30 %;

5. Zelená výroba: Šetrná k životnímu prostředí a energeticky úsporná, přizpůsobená potřebám nových energetických vozidel.

Často kladené otázky

Q1: Jaké materiály se obvykle používají v lisovacích lisovacích nástrojích pro montáž předního panelu automobilů?

A1: Pracovní části používají hlavně vysoce tvrdé formovací oceli, jako jsou SKD11, Cr12MoV a DC53. Pro hlubokotažné tváření dílů a výztužné oblasti tváření nosníků se používá rychlořezná ocel práškovou metalurgií nebo slinutý karbid. Rám formy používá konstrukční oceli, jako je ocel 45 a Q235, a standardní díly, jako jsou vodicí sloupky a vodicí pouzdra, používají ložiskovou ocel GCr15. Pro vysoce náročné zakřivené tvářecí plochy se někdy používají keramické nebo diamantové povlakové materiály, aby byla zajištěna odolnost proti opotřebení a životnost formy.

Q2: Jak dlouhý je výrobní cyklus forem pro montáž předních panelů automobilů?

A2: V závislosti na složitosti a požadavcích na přesnost sestavy předního obložení je výrobní cyklus obvykle 16-24 týdnů. Standardní formy pro montáž předního obložení zaberou přibližně 16 týdnů, složité formy se zakřiveným předním obložením zaberou 20 týdnů a ultra velké nebo lehké formy pro montáž předního obložení mohou vyžadovat více než 24 týdnů. Konkrétní cyklus závisí na složitosti struktury předního fascie, obtížnosti tvarování zakřiveného povrchu a požadavcích na bezpečnost při nárazu.

Q3: Jaká je životnost forem?

A3: Za normálních podmínek použití a údržby může životnost lisovacích forem pro montáž předního panelu dosáhnout více než 300 000 cyklů. Díky výběru vysoce kvalitních materiálů, správnému tepelnému zpracování a přesnému obrábění může životnost některých forem dosáhnout 500 000 cyklů. Oblasti s vysokým opotřebením, jako jsou hluboce tažené tvářecí oblasti, výztužné povrchy tvořící nosníky a zakřivené povrchy, vyžadují pravidelnou údržbu a výměnu, aby byla zajištěna kvalita produktu a stabilita tváření.

Q4: Jak je zaručena přesnost a bezpečnost sestavy předního obložení?

A4: Optimalizací parametrů procesu tváření pomocí analýzy CAE, použitím vysoce přesného vodícího systému, řízením zpětného odpružení materiálu a distribuce tloušťky a pravidelnou kontrolou a udržováním přesnosti formy lze rozměrovou přesnost sestavy předního panelu řídit v rozmezí ±0,1 mm a rovinnost spárovaných povrchů může dosáhnout v rozmezí 0,15 mm/m. Rozumný konstrukční návrh a proces tepelného zpracování současně zajišťují, že sestava předního panelu má dostatečnou strukturální pevnost a bezpečnost při kolizi.

Otázka 5: Jaké jsou klíčové kontrolní body ve výrobním procesu lisovacích raznic pro montáž automobilového předního panelu?

A5: Mezi klíčové kontrolní body při výrobě forem pro montáž předního panelu patří: ① Přesné opracování profilů velkých krycích ploch pro zajištění rovinnosti a přesnosti povrchu; ② Posílení kvality tvarování nosníkových konstrukcí pro zajištění polohy a pevnosti; ③ Řízení toku materiálu u složitých zakřivených povrchů, aby se zabránilo vzniku defektů; ④ Přesné opracování montážních otvorů pro zajištění přesnosti montáže; ⑤ Proces tepelného zpracování pro zajištění tvrdosti a houževnatosti. Každý kontrolní bod vyžaduje přísnou kontrolu kvality a kontrolu procesu, zejména přesnou kontrolu tvorby velkých krytů a složitých zakřivených povrchových struktur.
