Automotive Small Bracket Lisovací raznice

Malé automobilové konzoly jsou kritické nosné součásti používané k podpoře sestav, upevnění pozic, spojení konstrukcí a přenosu zatížení. SIKAIDA Automotive Small Bracket Razítka jsou speciálně navrženy pro různé přesné držáky, jako jsou držáky pro motory a zavěšení, integrují komplexní podporu a přesné umístění otvorů, aby splňovaly přísné požadavky automobilové výroby.

Základní vlastnosti produktu

1. Formování komplexní nosné konstrukce

Navzdory kompaktní velikosti a složité struktuře držáků, SIKAIDA formy, prostřednictvím přesné simulace a kompenzace odpružení, řídí kritické rozměry v rozmezí ±0,1 mm, což zajišťuje rovinnost, přesnost otvorů a strukturální tuhost splňující normy.

2. Vysoká pevnost a vysoká tuhost

Základní součásti malých držákových raznic pro automobilový průmysl využívají lisovací oceli s vysokou tvrdostí, jako jsou SKD11 a Cr12MoV, po tepelném zpracování dosahují tvrdosti 48–52 HRC. To jim umožňuje odolávat vysokofrekvenčnímu rázovému zatížení a má životnost přesahující 500 000 cyklů, což zajišťuje stabilní nosnost.

3. Multifunkční integrovaný design

Integrací více procesů, jako je lisování, ohýbání a děrování, a začleněním mechanismů, jako jsou posuvné bloky a dusíkové pružiny, lze komplexní zpracování dokončit jediným zdvihem, což výrazně zlepšuje efektivitu výroby a kvalitu produktu.

4. Přesné polohy otvorů a spojovací systém

Přesnost montážního otvoru dosahuje ±0,05 mm a drsnost stěny otvoru Ra 0,8. Optimalizované přírubové a nýtovací spojovací struktury zajišťují bezpečné a neuvolňující se spojení konzoly a zaručují dlouhodobé spolehlivé používání vozidla.

5. Inteligentní vnořování a optimalizace CAE

Využitím softwaru CAE, jako je AutoForm, k optimalizaci vnořování se využití materiálu zvýšilo na více než 85 %, což účinně snižuje vady tváření a snižuje míru zmetkovitosti.

Oblasti použití

SIKAIDA Automotive Small Bracket Lisovací nástroje mají široké použití, pokrývají výrobu držáků motoru, zavěšení, palubní desky, sedadla, baterie, dveří a držáků výfukového systému.

Výrobní proces

1. Návrh produktu a analýza CAE

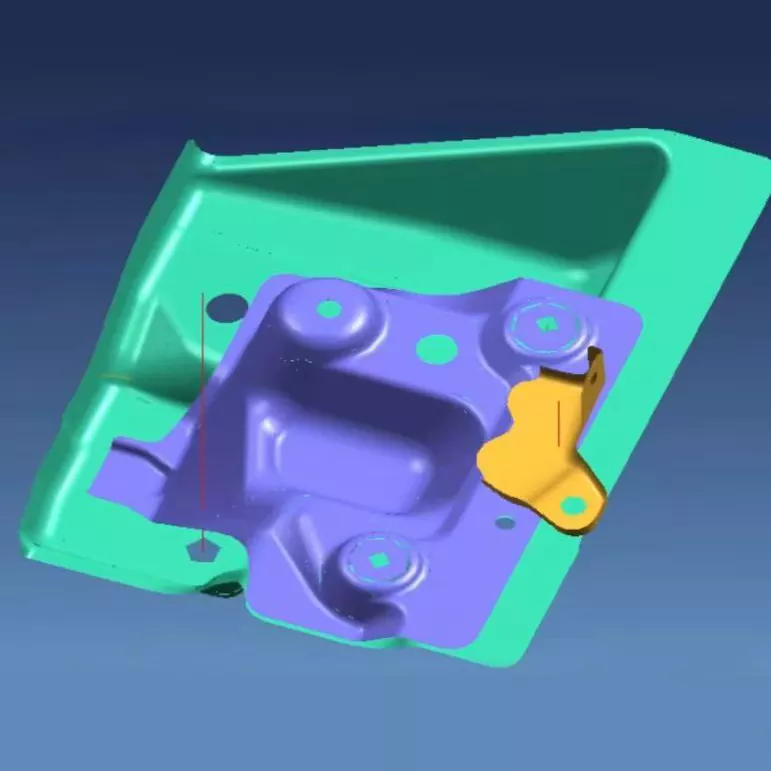

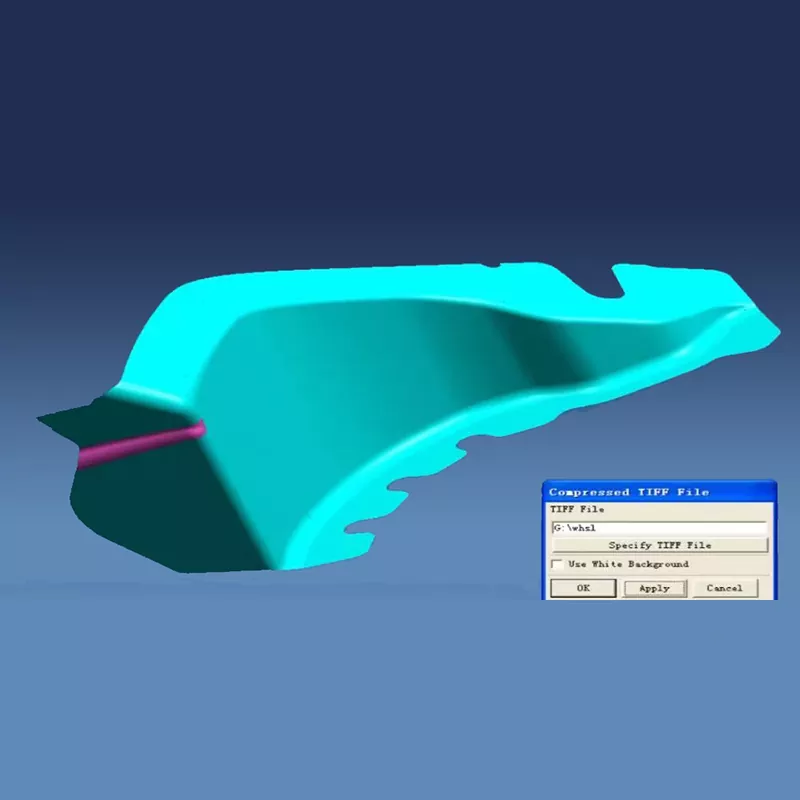

Vytváření simulace a optimalizace procesů se provádí pomocí softwaru CAE k identifikaci potenciálních defektů a určení optimálního řešení zajišťujícího úspěšnou výrobu forem.

2. 3D návrh struktury formy

Automotive Small Bracket Stamping Dies využívá plně 3D návrhářský software, jako je UG a CATIA, k vylepšování dutin, vodicích systémů a dalších komponent, což zajišťuje racionální strukturu formy a snadnou údržbu.

3. Výběr materiálu

Pracovní části jsou vyrobeny z tvrdé formovací oceli, jako je SKD11, základ formy je vyroben z oceli 45 s tepelným zpracováním, standardní části používají ložiskovou ocel GCr15 a děrovací části používají rychlořeznou ocel nebo slinutý karbid pro zajištění přesnosti a odolnosti.

4. Přesné obrábění

Hrubé obrábění umožňuje přídavky a přesné obrábění zajišťuje přesnost. Povrchové úpravy, jako je nitridace a tvrdé chromování, dále zvyšují tvrdost formy a odolnost proti opotřebení a zaručují kvalitu produktu.

5. Sestavení a ladění

Po přesné montáži jsou raznice pro automobilové malé držáky podrobeny zkušebnímu lisování a ladění. Kontrola prvního kusu a sériová zkušební výroba ověřují přesnost, stabilitu a spolehlivost formy.

Často kladené otázky

Q1: Jaké materiály se obvykle používají v automobilových lisovacích nástrojích s malým držákem?

A1: Pracovní díly primárně používají vysoce tvrdé formovací oceli, jako jsou SKD11, Cr12MoV a DC53. Rám formy používá konstrukční oceli, jako je ocel 45 a Q235. Standardní díly jako vodicí sloupky a pouzdra používají ložiskovou ocel GCr15. Pro oblasti s vysokým opotřebením, jako jsou děrování otvorů, se někdy používá tvrdá slitina nebo rychlořezná ocel, aby byla zajištěna pevnost, tvrdost a trvanlivost formy.

Q2: Jak dlouhý je výrobní cyklus forem pro malé držáky pro automobily?

A2: V závislosti na složitosti a požadavcích na přesnost formy je výrobní cyklus obvykle 10-18 týdnů. Výroba jednoduchých forem držáků trvá přibližně 10 týdnů, středně složitých forem držáků 14 týdnů a vysoce přesné složité formy držáků mohou vyžadovat 18 týdnů nebo více. Konkrétní cyklus závisí na složitosti konstrukce držáku, požadavcích na přesnost otvorů a obtížnosti procesu obrábění.

Q3: Jaká je životnost malých držákových raznic pro automobilový průmysl?

A3: Za normálních podmínek použití a údržby může životnost malých lisovacích lisovacích nástrojů dosáhnout více než 500 000 cyklů. Díky výběru vysoce kvalitních materiálů, správnému tepelnému zpracování a přesnému obrábění může životnost některých zápustek dosáhnout 1 milionu cyklů. Zejména u dílů s vysokým opotřebením, jako je děrování, je pro zajištění kvality produktu vyžadována pravidelná údržba a výměna.

Q4: Jak zajistit přesnost a podporu výkonu lisovaných držáků?

A4: Prostřednictvím analýzy CAE k optimalizaci procesních parametrů, přijetí vysoce přesných vodicích systémů, řízení zpětného odpružení materiálu a pravidelné kontroly a udržování přesnosti matrice lze rozměrovou přesnost držáku řídit v rozmezí ±0,1 mm a rovinnost nosného povrchu může dosáhnout 0,05 mm/m. Přiměřený konstrukční návrh a procesy tepelného zpracování zároveň zajišťují, že držák má dostatečnou tuhost podpory a pevnost spojení.

Q5: Jaké jsou klíčové kontrolní body ve výrobním procesu konzolových forem?

A5: Klíčové kontrolní body ve výrobě forem na držáky zahrnují: ① Přesné obrábění otvorů pro zajištění přesnosti montážního otvoru; ② Podpora povrchového obrábění pro zajištění rovinnosti a hladkosti; ③ Tvarování spojovací struktury pro zajištění pevnosti spojení; ④ Proces tepelného zpracování pro zajištění tvrdosti a houževnatosti; ⑤ Montáž a ladění pro zajištění přesnosti formy a provozní stability. Každý kontrolní bod vyžaduje přísnou kontrolu kvality a kontrolu procesu.
