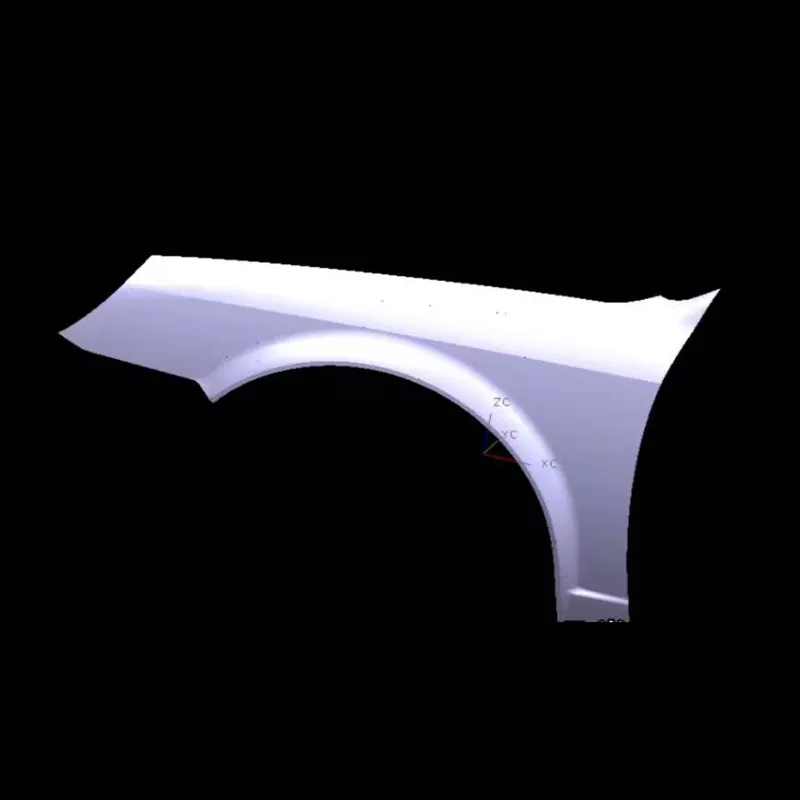

Automotive Left Blatník lisovací raznice

Lisovací raznice levého blatníku pro automobilový průmysl SIKAIDA je velká, vysoce přesná raznice používaná pro ražení panelů levého blatníku, která vyžaduje tvarování složitých zakřivených povrchů a olepování hran. Jako přední výrobce lisovacích forem pro automobily v Číně má SIKAIDA rozsáhlé zkušenosti s výzkumem, vývojem a výrobou, špičkovou produktovou technologii a poskytuje spolehlivá řešení lisů pro globální výrobce automobilů.

Podrobnosti o produktu

1. Velká a složitá struktura

Tato raznice pro automobilový levý blatník má velké rozměry (přes 800 mm na délku a přes 500 mm na šířku), se složitými povrchy, které vyžadují tvarování různých zakřivených povrchů a olepování hran, vyžadující extrémně vysokou přesnost. SIKAIDA se svým pokročilým designem a technologií zpracování dokáže dokonale přizpůsobit stylingovým potřebám různých modelů vozidel.

2. Požadavky na vysokou přesnost a vysoký lesk

Levý blatník je exponovaný povrch a musí být bez povrchových vad; drsnost povrchu matrice proto musí být pod Ra0,4. SIKAIDA přísně kontroluje každou fázi výroby, aby byla zajištěna přesnost raznice a kvalita vzhledu lisovaných dílů.

3. Složitý proces tváření

Automotive Left Fender Razítko Die integruje více procesů, jako je tažení, ořezávání a děrování, a je kompatibilní s jednostupňovým tažením a procesy hydroformingu. SIKAIDA optimalizuje rozložení procesu, aby efektivně snížila náklady a zvýšila efektivitu.

4. Komplexní tvářecí systém

Pro záporný úhel a podříznutou strukturu levého blatníku je matrice vybavena složitými mechanismy, jako jsou jezdce a klíny, v kombinaci s přiměřeným tažným lemem a ventilačním systémem, aby se zabránilo vzniku defektů a zlepšila se míra kluzu.

5. Přesný naváděcí a polohovací systém

Vysoce přesné vodicí komponenty zajišťují přesné vyrovnání horních a spodních matric a sofistikované polohovací zařízení zajišťuje přesné polohování plechu, zlepšuje přesnost lisování a životnost matrice.

Vlastnosti a aplikace produktu

Tato lisovací matrice pro automobilový levý blatník je vhodná pro výrobu různých automobilových levých blatníků, které vytvářejí aerodynamicky aerodynamické tvary. Je kompatibilní s různými materiály, jako je ocel a hliníkové slitiny. Jako profesionální dodavatel nabízí SIKAIDA služby na míru, aby vyhovovaly potřebám různých modelů vozidel.

Úvod do výrobního procesu

1. Analýza produktu a CAE simulace

Simulace CAE se provádí pomocí softwaru, jako je AutoForm, k předvídání a řešení defektů, jako je praskání a zvrásnění, a zajišťuje tak kvalitu návrhu a výroby formy.

2. Design forem

Úplný 3D návrh se provádí pomocí softwaru UG a CATIA pro zpřesnění detailů součástí, což zajišťuje přiměřenou strukturu formy a spolehlivý provoz.

3. Výběr materiálu

Základna Automotive Left Fender Stamping Die je vyrobena z vysoce kvalitních ocelí, jako je ocel 45 a 42CrMo, zatímco pracovní části používají speciální oceli, jako je Cr12MoV, zajišťující vysokou tvrdost a vysokou odolnost proti opotřebení, vhodné pro dlouhodobé lisování s vysokou intenzitou.

4. Přesné obrábění

Specializované obráběcí procesy včetně hrubování, vysokorychlostního CNC dokončování, řezání drátem a jemného leštění v kombinaci s kalením a popouštěním (tvrdost HRC48-52) splňují požadavky na přesnost a drsnost povrchu.

5. Montáž a ladění (T0 Trial Molding)

Po sestavení je forma testována na stroji. Procesní parametry jsou opakovaně upravovány a forma je optimalizována tak, aby bylo zajištěno, že lisované díly jsou kvalifikované a forma může být přímo sériově vyráběna.

Vývojové trendy:

1. Ultralehký integrovaný výlisek

Levý blatník se vyvíjí směrem k větším rozměrům a integrovaným designům. SIKAIDA používá pokročilé procesy, jako je tváření za tepla, k vývoji forem vhodných pro požadavky na vysokou pevnost a nízkou hmotnost.

2. Inteligentizace a digitalizace

Senzory jsou zabudovány do razidla pro levý automobilový blatník pro monitorování v reálném čase. V kombinaci s technologií digitálního dvojčete je dosaženo virtuálního ladění, zkrácení vývojového cyklu a zlepšení úspěšnosti zkušebního lisování.

3. Vícemateriálové a kompozitní lisování

Přizpůsobením se novým materiálům, jako jsou hliníkové slitiny a uhlíková vlákna, jsou vyvíjeny odpovídající procesy lisování kompozitů a formy, aby vyhověly různým požadavkům trhu.

4. Aplikace aditivní výroby

Využití technologie 3D tisku k výrobě složitých součástí forem zvyšuje výkon forem, zkracuje výrobní cykly a zdůrazňuje výhody výroby složitých struktur.

Lisovací raznice levého blatníku SIKAIDA od společnosti SIKAIDA je typickým příkladem formy na panel karoserie automobilu. Jeho vývojový cyklus 8-15 měsíců a vysoké náklady zdůrazňují sílu společnosti. Jako profesionální výrobce a dodavatel v Číně bude SIKAIDA držet krok s průmyslovými trendy, neustále optimalizovat své produkty a poskytovat vysoce kvalitní řešení forem globálním zákazníkům.

Často kladené otázky

Q1: Jaké materiály se obvykle používají v lisovacích nástrojích pro levý blatník automobilů?

A1: Základna formy běžně používá vysoce kvalitní uhlíkovou konstrukční ocel (jako je ocel 45) nebo legovanou konstrukční ocel (jako je 42CrMo). Pracovní části (profily, řezné hrany) používají nástrojovou ocel s vysokým obsahem uhlíku, chromu (jako je Cr12MoV, SKD11) nebo ocel z práškové metalurgie (jako je CPM-D2), aby byla zajištěna vysoká tvrdost, vysoká odolnost proti opotřebení a dobrá houževnatost.

Q2: Jak dlouhý je výrobní cyklus lisovacích forem pro levý blatník pro automobily?

Odpověď 2: Vývojový cyklus lisovacích nástrojů pro levý blatník automobilů je dlouhý (obvykle 8–15 měsíců) a náklady jsou vysoké (dosahující milionů až desítek milionů RMB), což z něj činí klíčový měřítko pro měření komplexní síly společností vyrábějících nástroje. Jak se automobily vyvíjejí směrem k inteligenci, elektrifikaci a odlehčení, technické požadavky na jejich matrice se budou nadále zvyšovat.
