Automobilový lis na levou stranu panelu

Lisovací raznice levého bočního panelu SIKAIDA pro automobilový průmysl je velký, vysoce přesný a komplexní systém lisovacích nástrojů vyvinutý společností SIKAIDA pro lisování levého integrovaného bočního panelu z ocelových nebo hliníkových plechů. Nejedná se o jedinou matrici, ale o kompletní integrovaný systém obsahující klíčové komponenty, jako jsou vysekávací matrice, protahovací matrice, ořezové matrice a obrubovací matrice. Výrobní úroveň tohoto produktu přímo představuje nejvyšší standard lisovacích forem na panely karoserie automobilů a je základním symbolem komplexní síly společnosti SIKAIDA jako profesionálního dodavatele v průmyslu lisů.

Podrobné vlastnosti produktu

1. Velká velikost a složitá struktura

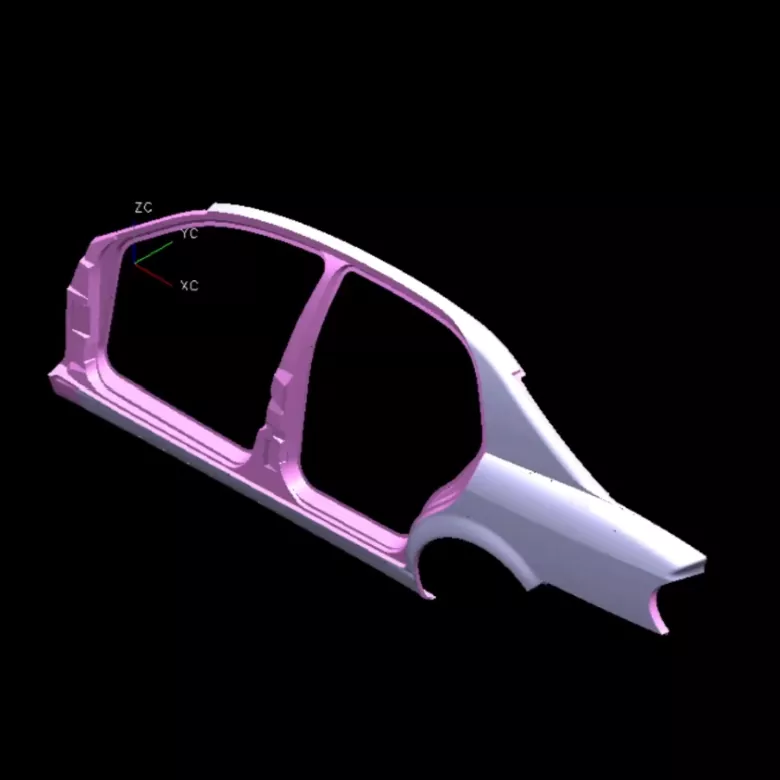

Levý boční panel automobilu má velké rozměry (obvykle přes 1,5 metru na délku a 0,8–1 metr na šířku), se složitým tvarem, včetně rysů hluboké kresby, složitých zakřivení, okenních otvorů a rysových linií. Lisovací raznice levého bočního panelu pro automobilový průmysl SIKAIDA dokáže přesně vytvarovat montážní otvory, výztužná žebra a lemovací detaily na bočním panelu. Prostřednictvím profesionální simulační analýzy a optimalizace struktury formy zajišťuje rozumné rozložení napětí a stabilní tvarování.

2. Vysoká přesnost a požadavky na vysokou kvalitu

Jako hlavní vnější součást automobilu musí být levý boční panel bez škrábanců, vrásek, promáčklin a jiných vad. SIKAIDA přísně kontroluje kvalitu s přísnými požadavky na povrchovou úpravu formy a rozložení tlaku. Plochy pro tváření klíčů jsou jemně vyleštěny do zrcadlového lesku, čímž účinně zamezují povrchovým defektům způsobeným třením mezi plechem a formou při lisování.

3. Víceprocesové integrované tváření

Lisování levého bočního panelu vyžaduje nepřetržité dokončování několika procesů, včetně vysekávání, kreslení, ořezávání a obrubování. Automotive Left Side Panel Razicí raznice SIKAIDA bezproblémově spolupracuje s moderními automatizovanými výrobními linkami a využívá technologii robotického přenosu k dosažení nepřetržitého lisování na více stanicích. To vyvažuje efektivitu výroby s konzistentní kvalitou produktu a vědecké uspořádání procesu zkracuje výrobní cykly a snižuje náklady.

4. Komplexní naváděcí a vyvažovací systém

Pro řešení složitých tvarů a velkých rozměrů bočnic je matrice vybavena vysoce přesným vodicím systémem (vodicí sloupky, vodicí pouzdra, boční vodicí desky) pro zajištění přesného uzavření horních a spodních matric. Komplexní vyvažovací systém (dusíkové pružiny, mechanické vyvažovací bloky) zajišťuje stabilní a bezpečné lisování a prodlužuje životnost matrice.

5. Pokročilý systém mazání a ventilace

Zápustka je vybavena komplexním automatickým mazacím systémem, který automaticky aplikuje mazivo během lisování, snižuje tření mezi plechem a zápustkou a zlepšuje kvalitu tváření. Velké průvlaky jsou vybaveny vícebodovým odvzdušňovacím systémem, který zabraňuje vráskám, promáčknutí a dalším defektům tváření způsobeným zachyceným vzduchem.

Vlastnosti a aplikace produktu

SIKAIDA Automotive Left Side Panel Razítko se primárně používá při výrobě bočních panelů pro osobní vozidla, jako jsou sedany, SUV a MPV. Může být také použit při výrobě bočních panelů kabiny a dalších krytů pro užitková vozidla. Formy jsou vyrobeny z vysoce pevné legované oceli, přičemž povrchy klíčů procházejí tepelným zpracováním a přesným leštěním, což má za následek vysokou odolnost proti opotřebení, vysokou přesnost a dlouhou životnost. Jako profesionální továrna s rozsáhlými výrobními zkušenostmi může SIKAIDA přizpůsobit řešení forem podle různých modelů vozidel a potřeb zákazníků, splňujících různorodé výrobní požadavky automobilového průmyslu.

Úvod do výrobního procesu

1. Analýza produktu a CAE simulace

Před návrhem formy používá SIKAIDA profesionální software pro simulaci lisování, jako je AutoForm a Dynaform, aby předpověděl tvarovatelnost, deformaci a odpružení bočních panelů, předem identifikoval rizika kvality, optimalizoval procesní řešení a struktury forem a snížil náklady na zkoušky a úpravy.

2. Design forem

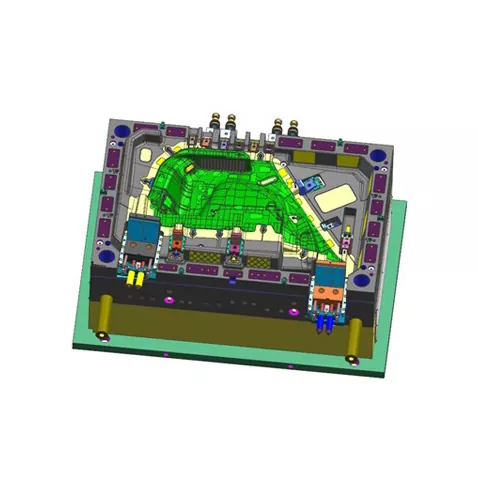

Pokročilý 3D návrhářský software, jako je UG a CATIA, se používá k dokončení úplného 3D návrhu všech součástí, včetně horní formy, spodní formy a přítlačného kroužku. Faktory, jako je tloušťka plechu a kompenzace odpružení, jsou plně zohledněny pro zajištění přesnosti a stability formy. Schéma návrhu je přezkoumáno a potvrzeno profesionálními inženýry.

3. Výběr materiálu

Substrát pro lisování levého bočního panelu pro automobilový průmysl používá vysoce kvalitní uhlíkovou konstrukční ocel (jako je ocel 45) nebo legovanou konstrukční ocel (jako je 42CrMo), aby byla zajištěna houževnatost a tuhost. Pracovní části (profily, řezné hrany) používají nástrojovou ocel s vysokým obsahem uhlíku, chromu (jako je Cr12MoV, SKD11) nebo ocel z práškové metalurgie pro zajištění vysoké tvrdosti, vysoké odolnosti proti opotřebení a prodloužení životnosti formy.

4. Přesné obrábění

- Hrubé obrábění: Počáteční obrábění se provádí pomocí velké portálové frézky nebo CNC portálového obráběcího centra s přídavkem na dokončování.

- Finish Machining: Vysokorychlostní CNC obráběcí centrum přesné obrábění profilů a řezných hran zajišťuje rozměrovou přesnost a drsnost povrchu.

- Speciální obrábění: Elektroerozivní obrábění (EDM) se používá ke zpracování složitých profilů a rohů; drát EDM se používá k obrábění přesných otvorů a obrysů; kalení a popouštění se provádí pro dosažení tvrdosti 48-52 HRC.

- Povrchová úprava: Na profily je aplikováno tvrdé chromování nebo nitridace pro zlepšení tvrdosti a odolnosti proti opotřebení, přičemž se také provádí ochrana proti korozi a odmašťování.

5. Montáž a ladění (T0 Trial Mold)

Všechny komponenty jsou sestaveny do kompletní formy, nainstalované na lisovacím zařízení pro zkušební lisování. Profesionální technici opakovaně upravují parametry procesu, jako je tlak a zdvih, dokud není vyroben kvalifikovaný díl. Po kontrole prvního kusu a potvrzení měření rozměrů je dodáno zákazníkovi.

Vývojové trendy

1. Ultra velká integrovaná lišta

Automobilové boční panely se vyvíjejí směrem k větším integrovaným strukturám, které vyžadují vyšší tonáž formy (až 2000 tun a více) a rozměrovou stabilitu. SIKAIDA neustále optimalizuje design a technologii zpracování, což umožňuje vývoj ultra velkých integrovaných lisovacích forem na boční panely, aby vyhovovaly potřebám nových energetických vozidel a modelů nové generace.

2. Aplikace lehkého materiálu

S rozvojem odlehčování automobilů se široce používají nové materiály, jako je vysokopevnostní ocel a hliníkové slitiny. SIKAIDA optimalizuje strukturu formy a technologii povrchové úpravy, aby se přizpůsobila tvarovacím charakteristikám nových materiálů (např. tažnice z hliníkové slitiny jsou vybaveny speciálními povlaky a mazacími systémy).

3. Inteligentní výroba a digitalizace

Ve formě jsou zabudovány tlakové a teplotní senzory, které monitorují parametry lisování v reálném čase, což umožňuje prediktivní údržbu a optimalizaci procesu. V kombinaci s technologií digitálního dvojčete pro virtuální ladění lze vývojový cyklus zkrátit o 20–30 %, čímž se zlepší efektivita výzkumu a vývoje.

4. Rychlá výměna matrice a automatizace

Pro potřeby malosériové výroby různých druhů využívá forma rychlou výměnu matrice (rychlé upínání, automatické polohování) ve spojení s automatizovanými roboty a systémy vizuální kontroly, čímž dosahuje vysokého stupně automatizace výroby lisování a zlepšuje flexibilitu výroby.

Často kladené otázky

Q1: Jaké materiály se obvykle používají pro lisování levého bočního panelu automobilů?

A1: Základna formy běžně používá vysoce kvalitní uhlíkovou konstrukční ocel (jako je ocel 45) nebo legovanou konstrukční ocel (jako je 42CrMo). Pracovní části (profily, břity) používají nástrojovou ocel s vysokým obsahem uhlíku, chromu (jako je Cr12MoV, SKD11) nebo ocel z práškové metalurgie pro zajištění vysoké tvrdosti (48-52 HRC) a vysoké odolnosti proti opotřebení. Některé špičkové formy používají ke zvýšení životnosti technologii slinutého karbidu nebo povrchové úpravy.

Q2: Jak dlouhý je výrobní cyklus formy na lisování levého bočního panelu automobilu?

A2: Výrobní cyklus lisovacích nástrojů pro levý boční panel automobilu se obvykle pohybuje od 8 do 15 měsíců v závislosti na faktorech, jako je složitost součásti, požadavky na přesnost a výrobní kapacita. Vývojový cyklus lisovnic pro složité boční panely se zakřiveným povrchem může přesáhnout 15 měsíců, zatímco lisovnice s jednoduchou strukturou mohou být dokončeny během 8 až 10 měsíců. Celý proces, od návrhu a zpracování až po sestavení a ladění, vyžaduje spolupráci mezi více odděleními.
