Razítko na vnitřní panel víka automobilového kufru

Razítko na vnitřní panel víka zavazadlového prostoru SIKAIDA je velký, složitý a vysoce přesný integrovaný systém forem používaný k lisování za studena válcované oceli, nerezové oceli, hliníkové slitiny a dalších kovových plechů do kvalifikovaných vnitřních panelů víka zavazadlového prostoru. Nejedná se o jedinou formu, ale o vícepolohový systém progresivních nebo kompozitních forem, který dokáže dokončit procesy tváření, ořezávání, děrování a obrubování v jedné operaci. Jedná se o měřítko pro technologii výroby panelů karoserie automobilů, které přímo určuje vzhled, lícování a konstrukční vlastnosti konečného produktu.

Základní vlastnosti produktu

1. Velká velikost a složitá struktura

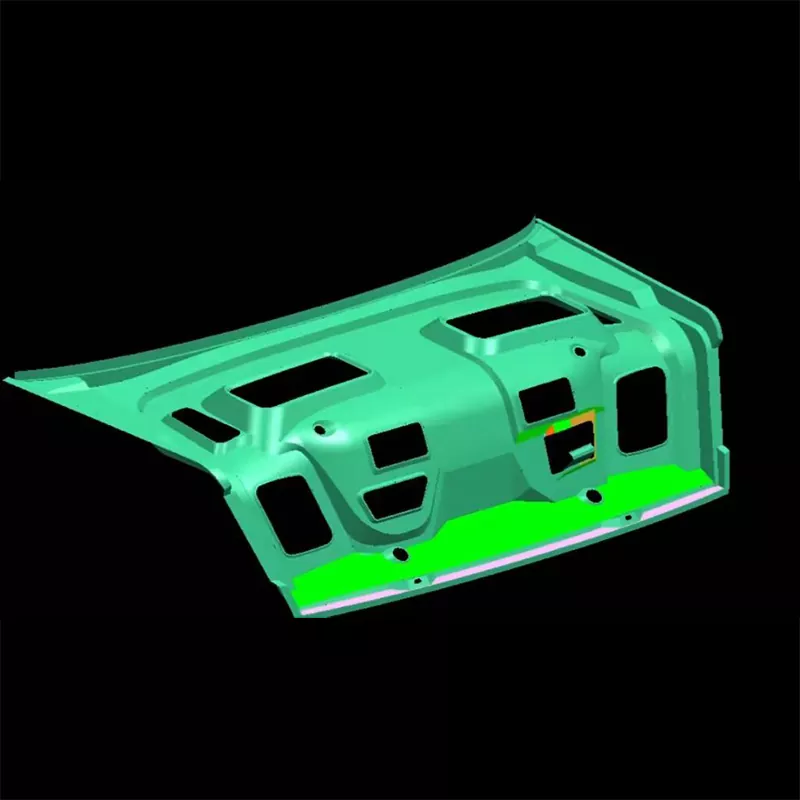

Vnitřní panely víka zavazadlového prostoru jsou typicky přes 1,2 metru dlouhé a 0,8-1,0 metru široké a mají složité tvary včetně výztužných žeber, montážních otvorů a lemovacích konstrukcí. Razítko na vnitřní panel víka automobilového kufru využívá četné volně tvarované povrchy a kontinuální obrábění na více stanicích k zajištění přesného tvarování složitých obrysů.

2. Ultra vysoká přesnost a kvalita povrchu

Vnitřní panel kufru jako vnější a konstrukční prvek nevyžaduje žádné škrábance, vrásky nebo praskliny. Formy SIKAIDA se vyznačují ultra hladkým povrchem, rovnoměrným rozložením napětí a optimalizovaným tokem materiálu, kterého je dosaženo díky vysoce přesnému obrábění a pokročilým technologiím povrchové úpravy.

3. Kompatibilita s více materiály

Struktura formy je kompatibilní s různými plechovými materiály, jako je ocel válcovaná za studena, galvanizovaná ocel, nerezová ocel a slitiny hliníku, a je optimalizována pro výkon tváření a charakteristiky odpružení různých materiálů. Může integrovat speciální polohovací a rozpoznávací systémy pro dosažení flexibilní výroby.

4. Komplexní tvářecí mechanismus a automatizace

Pro řadu negativních úhlů a podříznutých struktur je raznice na vnitřní panel víka automobilového kufru vybavena kompletním klínovým, posuvným a hydraulickým formovacím mechanismem spojeným s automatickým podáváním, přesným polohováním a stabilním systémem vykládání, což umožňuje spolehlivou bezobslužnou hromadnou výrobu.

5. Inteligentní monitorování a řízení

Forma integruje tlakové senzory, detektory posunu a regulátory teploty, aby bylo dosaženo monitorování procesu lisování v reálném čase, samooptimalizace parametrů a sledovatelnosti kvality, což zajišťuje konzistenci produktů v šarži.

Oblasti použití

Lisovací raznice vnitřního panelu kufru SIKAIDA jsou široce používány v různých osobních vozidlech a souvisejících oborech:

- Sedany, hatchbacky, SUV, MPV

- Nová energetická vozidla (čisto elektrický, plug-in hybrid, hybrid)

- Výroba automobilových dílů

- Automobilový trh s náhradními díly a opravami

S rozvojem lehkých vozidel se stále více rozšiřuje použití vnitřních panelů kufru z hliníkové slitiny. Naše technologie forem se neustále zdokonaluje, aby se přizpůsobila vyšším požadavkům na materiály a procesy.

Výrobní proces

1. Analýza produktu a CAE simulace

Razítko na vnitřní panel víka automobilového kufru používá software AutoForm a Dynaform pro analýzu tvarovatelnosti, predikci odpružení a simulaci rozložení tloušťky, aby se proaktivně vyhnulo defektům formování, jako je praskání, zvrásnění a odpružení.

2. Design forem

Plné 3D navrhování pomocí softwaru UG, CATIA a SolidWorks, pokrývající povrchový design, naváděcí, vykládací a polohovací systémy, plně vyhovující materiálovým vlastnostem a parametrům zařízení.

3. Výběr materiálu

- Pracovní části: Cr12MoV, SKD11, W6Mo5Cr4V2 (vysoká tvrdost, vysoká odolnost proti opotřebení)

- Základní tělo: 45# ocel, Q235 (vysoká pevnost, vysoká tuhost)

- Vodící sloupky a pouzdra: Ložisková ocel, SUJ2 (stabilní přesnost)

4. Přesné obrábění

- Hrubé obrábění: Portálové frézování, drátové EDM

- Dokončovací obrábění: Vysokorychlostní CNC (přesnost ±0,01 mm), broušení, leštění

- Speciální obrábění: Elektroerozivní obrábění (EDM), elektrolytické leštění

- Povrchová úprava: Nitridace, chromování, DLC povlak

5. Montáž a zkušební forma T0

Po dokončení montáže a testování přesnosti všech dílů se provádí zkušební lisování a kontrola prvního kusu. Průběžné úpravy a optimalizace formy jsou prováděny, dokud není dosaženo stabilní hromadné výroby.

Vývojové trendy

1. Odlehčení a integrované lisování: Použití hliníkových slitin a vysokopevnostní oceli, více komponentů je integrováno do jediné jednotky, což snižuje počet dílů a spojovacích bodů.

2. Technologie tepelného tvarování a hydraulického tvarování: Formy jsou široce používány u vysoce pevných materiálů a jsou vybaveny pokročilými systémy řízení teploty a materiály odolné vůči vysokým teplotám, dosahující tvarovacích teplot 500-900 ℃.

3. Inteligentní výroba a digitalizace: Je dosaženo integrace senzorových sítí a kombinace technologie digitálního dvojčete, virtuálního uvádění do provozu, prediktivní údržby a samooptimalizace procesů.

4. Aplikace aditivní výroby: 3D tisk se používá k výrobě složitých kanálů chladicí vody a lehkých konstrukcí, zlepšuje účinnost forem a zkracuje výrobní cykly.

5. Technologie tváření z více materiálů: Adaptabilní na ocel-hliníkové a plast-kovové kompozitní struktury karoserie, splňující speciální potřeby tváření z více materiálů.

Často kladené otázky

Q1: Jaké materiály se obvykle používají v lisovnici vnitřního panelu víka zavazadlového prostoru?

A1: Pracovní část formy používá hlavně vysoce uhlíkovou, vysoce chromovou nástrojovou ocel (jako je Cr12MoV, SKD11) a rychlořeznou ocel pro zajištění vysoké tvrdosti a odolnosti proti opotřebení; základní část používá konstrukční ocel, jako je ocel 45 a Q235, aby byla zajištěna pevnost; vodící sloupky a pouzdra používají ložiskovou ocel nebo SUJ2. Výběr materiálu formy bude upraven pro různé tvarovací materiály; například při tváření hliníkových slitin bude věnována větší pozornost nepřilnavosti materiálu a tepelné vodivosti.

Q2: Jak dlouhý je výrobní cyklus lisovací matrice na vnitřní panel víka zavazadlového prostoru?

A2: Lisovací forma pro vnitřní panel automobilového kufru obvykle trvá 8-15 měsíců od návrhu po dodání. Konkrétní cyklus závisí na složitosti výrobku, typu materiálu, požadavcích na přesnost a technické úrovni výrobní společnosti. Složité jednodílné lisovací nástroje nebo nástroje využívající nové materiály mohou mít delší vývojový cyklus.

Q3: Jak zajistit kvalitu tvarování vnitřního panelu kufru?

A3: Zajištění kvality tváření vyžaduje kontrolu z více aspektů: Za prvé, předběžná CAE simulační analýza k předpovědi potenciálních vad tváření; za druhé, přesnost při výrobě forem, s povrchovou úpravou typicky vyžadující Ra0,4 nebo vyšší; za třetí, optimalizace parametrů procesu, včetně tlaku, zdvihu a mazání; za čtvrté, využití pokročilých monitorovacích systémů pro monitorování procesu tváření v reálném čase; a za páté, přísná kontrola surovin a kontrola stability procesu.

Q4: Jaká je životnost formy?

A4: V závislosti na materiálu a procesu je životnost lisovnice vnitřního panelu víka zavazadlového prostoru obvykle mezi 300 000 a 1 000 000 cykly. Použití vysoce kvalitních materiálů forem a vhodných procesů tepelného zpracování v kombinaci se správnou údržbou může výrazně prodloužit životnost formy. Životnost lisovacích nástrojů z hliníkové slitiny je obecně delší než životnost lisovacích nástrojů z oceli.

Q5: Jak splnit požadavky na tvarování různých materiálů?

A5: Formy musí být speciálně navrženy pro různé materiály. Například tváření oceli vyžaduje větší tvářecí sílu a lepší mazání; tváření hliníkových slitin vyžaduje zohlednění adheze materiálu a tepelné vodivosti; a tváření vysokopevnostní oceli vyžaduje větší kompenzaci zpětného odpružení. Úpravou tvaru formy, procesních parametrů a povrchové úpravy lze přizpůsobit tvarovací charakteristiky různých materiálů.
