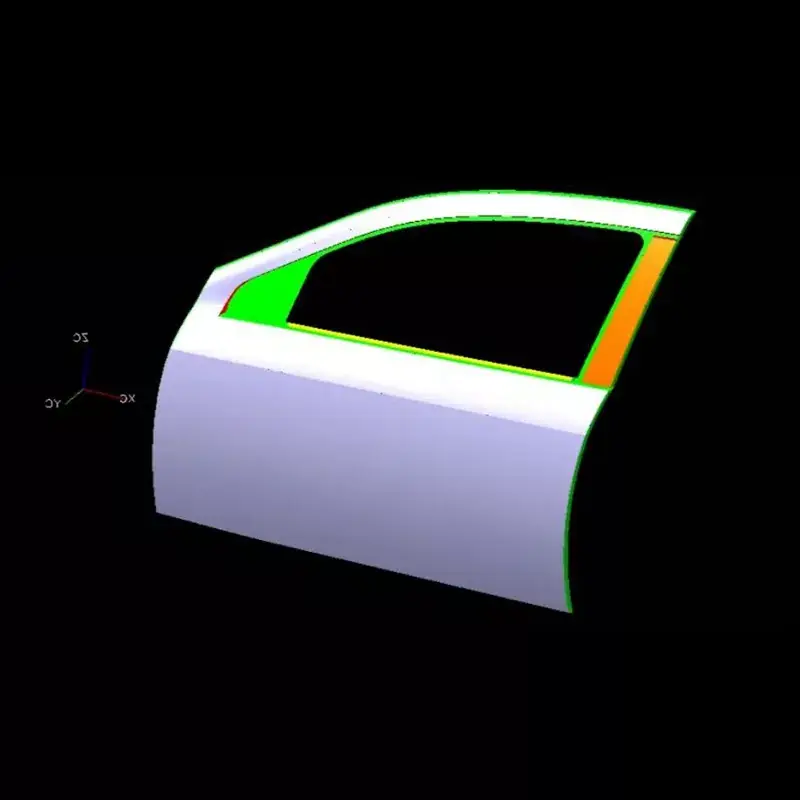

Automotive Left Front Door Outer Panel Lising Die

Lisovací raznice na vnější panel levých předních dveří SIKAIDA Automotive je rozsáhlý, vysoce přesný systém forem speciálně navržený pro lisování a tvarování vnějšího panelu levých předních dveří. Jeho výrobní úroveň je základním měřítkem pro automobilové lisovací nástroje. Tento integrovaný systém je precizně obroben a dosahuje přesného tvarování vnějšího panelu prostřednictvím více procesů. Továrnám mohou být poskytnuta přizpůsobená řešení na základě požadavků modelu vozidla.

Podrobné vlastnosti produktu

1. Velká a složitá struktura: Vnější panel levých předních dveří přesahuje velikost 1,5 metru a má složitý tvar. Formy SIKAIDA musí přesně tvořit různé složité struktury. Prostřednictvím optimalizace simulace CAE je zajištěno stabilní tvarování a přesnost.

2. Požadavky na vysokou přesnost a vysoký lesk: Povrch vnějšího panelu levých předních dveří musí být bez vad. Razicí matrice SIKAIDA Automotive Left Front Door Outer Panel dosahuje přesnosti leštění na zrcadlové úrovni (hodnota Ra ≤ 0,4 μm), využívá materiály s vysokou pevností, aby se zabránilo deformaci lisování a zajistila se přesnost dílu.

3. Víceprocesové integrované lisování: Pomocí víceprocesového procesu kontinuálního lisování lisovací raznice SIKAIDA Automotive Levé přední dveře vnějšího panelu integruje systémy vedení a vykládání, zajišťuje přesné procesní spojení, zlepšuje efektivitu a snižuje vady.

4. Přesný vodicí a vyvažovací systém: Forma je vybavena vysoce přesným vodicím a vyvažovacím systémem, který řeší problémy se zborcením a odpružením během lisování, aby se zajistilo rovnoměrné namáhání a zlepšila se výtěžnost produktu.

5. Komplexní chladicí a výfukový systém: Vestavěné konformní kanály chladicí vody řídí teplotu formování, zatímco výfukový systém zabraňuje stagnaci vzduchu a zajišťuje kvalitu formování.

Vlastnosti a aplikace produktu

Tato forma je vhodná pro výrobu vnějších panelů pro osobní vozidla, jako jsou sedany a SUV, pro výrobu vnějších panelů, které splňují aerodynamické a montážní požadavky. Jako profesionální výrobce v Číně si lisovací raznice SIKAIDA Automotive Left Front Door Outer Panel Die získala uznání od zákazníků doma i v zahraničí.

Úvod do výrobního procesu

1. Analýza produktu a simulace CAE: Simulace CAE pomocí profesionálního softwaru se používá k predikci problémů s formováním a optimalizaci parametrů procesu.

2. Návrh formy: Plný 3D návrh se provádí pomocí softwaru UG a CATIA, přičemž se berou v úvahu jak vlastnosti materiálu, tak požadavky na lisování.

3. Výběr materiálu: Na základnu formy se používá vysokopevnostní ocel a v klíčových oblastech se používá vysoce odolná ocel na formy (HRC48-52 po tepelném zpracování), aby byla zajištěna životnost a stabilita lisovnice pro lisování vnějšího panelu levých předních dveří automobilu.

4. Přesné obrábění: Hrubé a jemné obrábění, speciální obrábění a zrcadlové leštění zajišťují přesnost formy a kvalitu povrchu.

5. Montáž a ladění (T0 Trial Molding): Po sestavení součásti se provede zkušební lisování. Vícenásobné ladění T0-T3 zajišťuje stabilitu formy a kvalifikaci produktu, což umožňuje profesionálnímu týmu zkrátit dodací cyklus.

Vývojové trendy

1. Ultra-velká integrovaná lišta: Automobilové vnější panely směřují k integrované liště. SIKAIDA optimalizuje konstrukci formy tak, aby se přizpůsobila velkému lisovacímu zařízení přesahujícímu 2000 tun.

2. Lehká technologie: Přizpůsobení se lehkým materiálům, jako je vysokopevnostní ocel a slitiny hliníku, optimalizace designu a procesů pro zajištění kvality lisování.

3. Inteligentní výroba a digitalizace: Integrace senzorů, digitálního dvojčete a technologií internetu věcí k dosažení inteligentního monitorování a virtuálního ladění lisovnice pro lisování vnějšího panelu automobilových levých předních dveří, což zkracuje vývojový cyklus.

4. Aplikace aditivní výroby (3D tisk): Využití technologie přímého kovového 3D tisku k výrobě složitých dílů, zlepšení efektivity, zkrácení cyklů a prolomení omezení tradiční výroby.

SIKAIDA, měřítko v průmyslu lisování vnějších panelů automobilových levých předních dveří, je profesionální dodavatel a výrobce v Číně. Jeho vývojový cyklus je 8-15 měsíců, náklady se pohybují od milionů do desítek milionů jüanů. V budoucnu bude SIKAIDA pokračovat v inovacích, přizpůsobovat se vývojovým trendům automobilového průmyslu a poskytovat ještě lepší řešení forem.

Často kladené otázky

Q1: Jaké materiály se obvykle používají pro lisovací matrici pro vnější panel automobilových levých předních dveří?

A1: Základna matrice je běžně vyrobena z lité oceli (jako je HT300, QT450) nebo standardní oceli (jako je ocel 45, Cr12MoV). Klíčové součásti, jako je profil, razník a matrice, používají vysoce odolnou ocel matrice proti opotřebení (jako je SKD11, Cr12MoV, DC53 atd.), která po tepelném zpracování dosahuje tvrdosti HRC48-52.

Q2: Jak dlouhý je výrobní cyklus lisovacího lisu pro vnější panel automobilových levých předních dveří?

A2: Automotive Left Front Door Outer Panel Lisovací raznice je vyvrcholením technologie, zkušeností a řemesla. Integruje mechanický design, vědu o materiálech, mechaniku plasticity a přesnou výrobu, což představuje „korunovační klenot“ průmyslu výroby lisovacích nástrojů. Jeho vývojový cyklus je dlouhý (obvykle 8-15 měsíců) a náklady jsou vysoké (dosahující milionů až desítek milionů RMB), což z něj činí klíčový měřítko pro měření komplexní síly společnosti vyrábějící matrice. Jak se automobily vyvíjejí směrem k inteligenci, elektrifikaci a odlehčení, technické požadavky na jejich procesy výroby matric se budou nadále zvyšovat.
