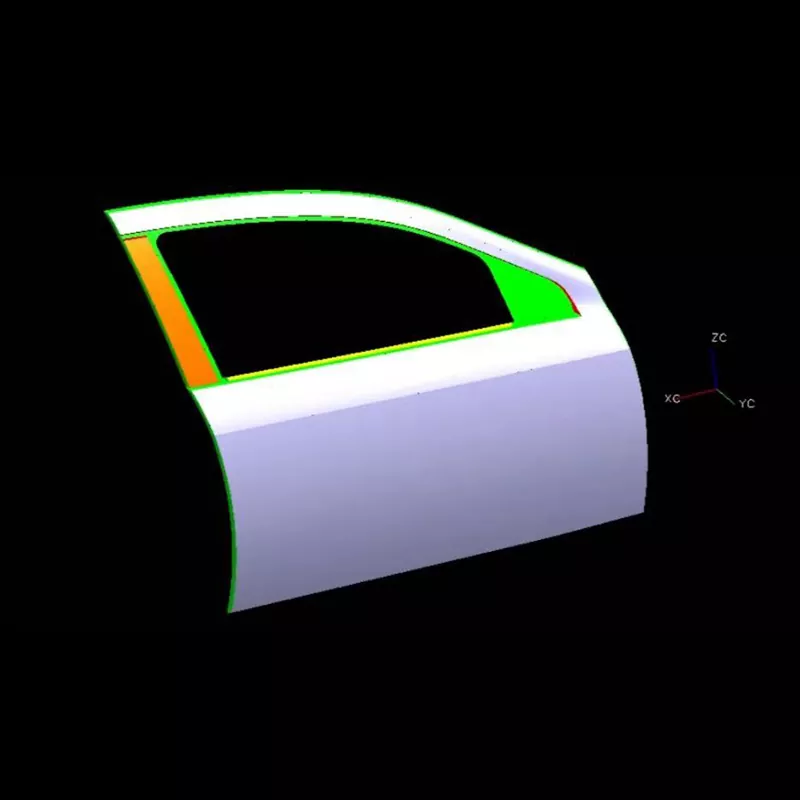

Automotive Pravé přední dveře vnější panel lisovací matrice

Lisovací nástroj SIKAIDA Automotive vnějších panelů pravých předních dveří je základní přizpůsobené zařízení pro ražení vnějších panelů pravých předních dveří. Jako profesionální dodavatel dodržuje SIKAIDA vysoké standardy a lisuje kovové materiály do vysoce přesných vnějších panelů pravých předních dveří s vysokou povrchovou kvalitou. To je zásadní pro zajištění kvality produktu a odráží jeho komplexní sílu jako přední továrny na výrobu forem v Číně.

Podrobnosti o produktu

1. Tvarování velkých zakřivených ploch

Vnější panel pravých předních dveří přesahuje velikost 1,5 metru se složitým zakřiveným povrchem, který vyžaduje jednorázové vytvoření klíčových prvků. SIKAIDA využívá pětiosé CNC obrábění a ruční dokončování k přísné kontrole přesnosti formy a kvality povrchu, přičemž se spoléhá na pokročilé tovární vybavení, které zajišťuje výsledky lisování.

2. Požadavky na vysokou přesnost a vysoký lesk

Jako vnější prvek vyžaduje vnější panel dveří hladký povrch bez defektů. Razicí matrice SIKAIDA Automotive pro pravé přední dveře vnějšího panelu má drsnost pracovního povrchu Ra0,4μm nebo vyšší. Díky speciálnímu leštění a optimalizovanému designu spáry a přítlačné plochy zajišťuje rovnoměrné namáhání plošného materiálu a povrch bez defektů.

3. Integrace komplexních procesů

Formy SIKAIDA, které jsou adaptabilní na pokročilé procesy, jako je tvarování za tepla a laserové svařování, integrují různá pomocná zařízení, což umožňuje konfiguraci složitých formovacích struktur, zlepšuje efektivitu a kvalitu a předvádí profesionální technickou sílu.

4. Výkonný vykládací a naváděcí systém

Pro komplexní strukturu vnějšího panelu dveří je forma vybavena vysoce přesným systémem vedení a vykládání s přesně konfigurovanými pružinovými komponenty, které zajišťují hladké vyjímání plechového materiálu bez deformace, čímž se zvyšuje efektivita výroby a výnos.

5. Přesný řídicí a monitorovací systém

Špičkové formy jsou vybaveny kompletním snímacím systémem pro monitorování procesu lisování v reálném čase; některé formy integrují funkce automatického mazání a seřizování formy, čímž dosahují inteligentní výroby a zlepšují stabilitu.

Vlastnosti a aplikace produktu

Tato lisovací matrice pro pravé přední dveře pro automobilový průmysl se používá při výrobě dveří pro různé osobní automobily a užitková vozidla. SIKAIDA, která drží krok s trendem odlehčení, rozšiřuje svou kompatibilitu s materiály z vysokopevnostní oceli a slitin hliníku. Jako profesionální dodavatel v Číně může poskytnout přizpůsobená řešení.

Úvod do výrobního procesu

1. Návrh produktu a analýza CAE Automotive Right Front Door Outer Panel Lisovací matrice využívá profesionální software, jako je AutoForm, pro analýzu tváření a optimalizaci procesu, předpovídání defektů a pokládá základy pro výrobu forem.

2. Návrh struktury formy Plný 3D návrh se provádí pomocí softwaru UG a CATIA, který komplexně bere v úvahu všechny systémy forem, vyvažuje přesnost a udržovatelnost a snižuje chyby návrhu.

3. Výběr materiálu Vysoce kvalitní materiály, jako je ocel 45# a Cr12MoV, jsou vybírány tak, aby zajistily vysokou pevnost a vysokou odolnost formy proti opotřebení, vhodné pro dlouhodobou vysoce intenzivní výrobu a zpevnily základy kvality.

4. Přesné obrábění: Hrubování, dokončování (vysokorychlostní CNC atd.), zrcadlové leštění a tvrdé chromování se provádí pro zajištění životnosti formy a kvality lisování.

5. Montáž a ladění (T0 Trial Molding): Po přesné montáži je forma testována na stroji, aby se upravily parametry procesu, zkontroloval se první kus, optimalizovala forma a proces a zajistila se stabilní výroba kvalifikovaných produktů.

Vývojové trendy:

1. Ultralehký a integrovaný výlisek

V souladu s trendem odlehčení jsou vyvíjeny formy přizpůsobené novým materiálům a je přijata integrovaná technologie lisování, aby se snížil počet dílů a zlepšila se účinnost a stabilita.

2. Inteligentní a digitální produkce

Vestavěné senzory ve formě v kombinaci s technologií digitálního dvojčete umožňují monitorování v reálném čase a virtuální ladění, zkracují cyklus výzkumu a vývoje a podporují inteligentní upgrady.

4. Multi-materiály a kompozitní procesy

Přizpůsobení karoseriím z více materiálů, posílení aplikace kompozitních procesů ve formě a zlepšení zpracovatelnosti různých materiálů, jako je ocel a hliník.

4. Aditivní výroba a renovace

Razítko na vnější panel automobilových pravých předních dveří využívá kovový 3D tisk ke zlepšení efektivity výroby a prodlužuje životnost formy pomocí technologií, jako je laserová repasace, ztělesňující koncept zeleného vývoje.

Často kladené otázky

Q1: Jaké materiály se obvykle používají v razidle pro lisování vnějšího panelu pravých předních dveří v automobilovém průmyslu?

A1: Základna formy běžně používá vysoce kvalitní uhlíkovou konstrukční ocel (jako je 45#) a legovanou konstrukční ocel (jako je 42CrMo). Pracovní plochy používají nástrojovou ocel s vysokým obsahem uhlíku a chromu (jako je Cr12MoV, SKD11) nebo ocel z práškové metalurgie (jako je CPM-VANADIS 6) pro zajištění vysoké pevnosti, vysoké odolnosti proti opotřebení a vysoké houževnatosti. Některé špičkové formy také používají slinuté karbidové nebo keramické materiály.

Q2: Jak dlouhý je výrobní cyklus lisovacího lisu pro vnější panel pravých předních dveří automobilu?

Odpověď 2: Výrobní cyklus lisovnice pro lisování vnějšího panelu automobilových pravých předních dveří je obvykle 8–15 měsíců v závislosti na složitosti produktu, technických požadavcích a možnostech výrobní společnosti. Jeho vývoj zahrnuje několik fází, včetně návrhu, analýzy, zpracování, montáže a ladění, a je vyvrcholením technologie, zkušeností a času.

Q3: Jak zajistit životnost lisovacího lisu pro vnější panel pravých předních dveří?

A3: Klíč k zajištění životnosti matrice zahrnuje: ① Výběr vysoce kvalitních materiálů matrice a pokročilé procesy tepelného zpracování; ② Přesné obrábění a přísná kontrola kvality; ③ Dobře navržený systém mazání a chlazení; ④ Standardizovaný provoz, údržba a pravidelná údržba; ⑤ Včasná oprava opotřebení a repasování. Prostřednictvím těchto komplexních opatření může životnost matrice dosáhnout 500 000 až 1 000 000 cyklů nebo více.
